[板式橡胶支座]GYZ橡胶支座构造CAD图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

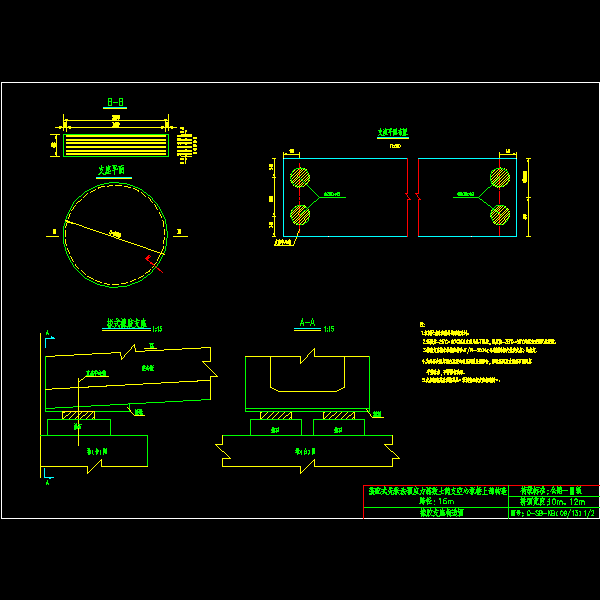

1.本图尺寸均以mm为单位。 　　2.预埋钢板N1及锚固钢筋N2应在预制空心板时准确就位。 　　3.内侧锚固钢筋N2在空心板挖空处向外弯折。 　　4.为保证支座与墩台及空心板底面的紧密贴合，梁靴底面及支座垫石顶面应平整清洁，不得粘有油污。 　　5.支座构造及采用情况见“预制空心板支座构造图”。 　　6.支座采用圆形板式橡胶支座，规格：双支点：GYZF ^200*51，GYZ^200*42， 　　7.支座的采用：4～8孔一联在伸缩缝处采用GYZF 支座，其余情况采用GYZ支座。 　　…… 　　共1页
