[CAD]2×300MW热电联产技改工程锅炉专业施工组织设计

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

编制说明 　　由于在进行专业施工组织设计时，锅炉厂的图纸资料未到全，设计院的图纸也未到，因此要进行专业设计困难很大。本着积极、负责的指导思想，参照一些同类机组的资料，编制了本专业设计。以后图纸、资料到全，根据实际情况进行补充、修正。 　　1 综述 　　热电厂2×300MW热电联产技改工程系技改建设项目，电厂铁路专用线从该站接轨并从东侧进入厂区，交通十分便利。老厂分四期建成，总装机557MW。本次技改拆除原建三期工程七台机组，原地建设2×300MW供热发电机组。 　　工期要求：#2机组锅炉安装于2004年09月01日开工，要求#2机组于2005年12月31日并网发电。 　　该项目我项目部承担#2机组的安装工作，其中锅炉专业的主要任务有：锅炉设备安装、除灰渣系统、燃油系统安装。附属系统（公用系统除外）、相应设备及其管道的油漆保温等。 　　2 设备概况 　　锅炉为东方锅炉厂生产的DG-1026/18.3-II4型亚临界自然循环汽包锅炉，单炉膛、一次中间再热、平衡通风、全钢构架、燃煤、固态排渣、露天布置。锅炉采用倒U型布置，炉架为全钢结构，除回转式预热器、除渣装置外的锅炉本体由搁置在炉架立柱顶部的大板梁悬吊，运转层标高12.6米。 　　

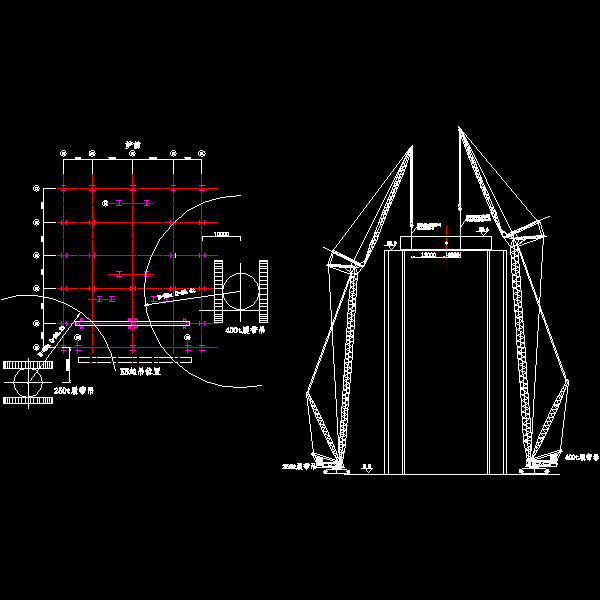

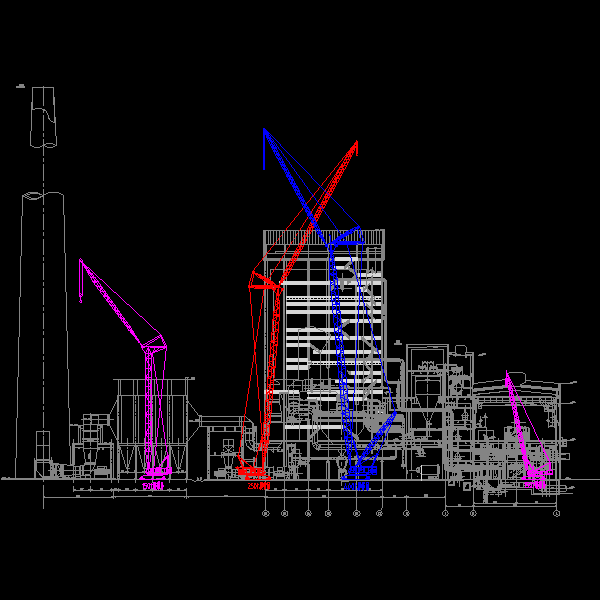

1.1大型机械立面布置图.dwg

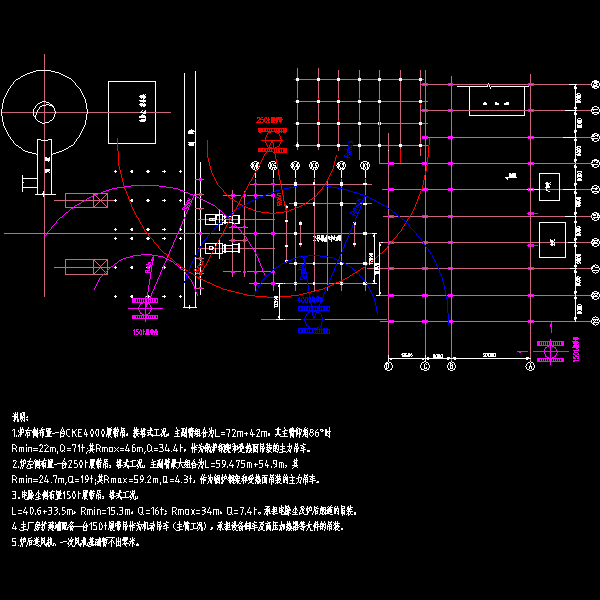

1.01大型机械平面布置图.dwg

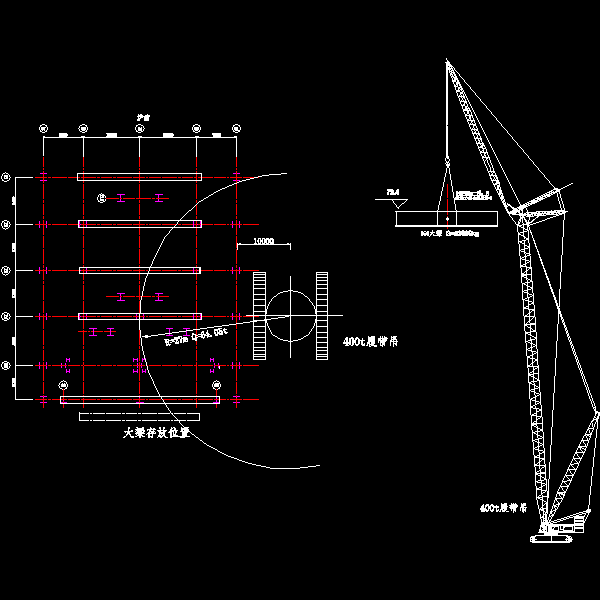

2锅炉汽包吊装方案图.dwg

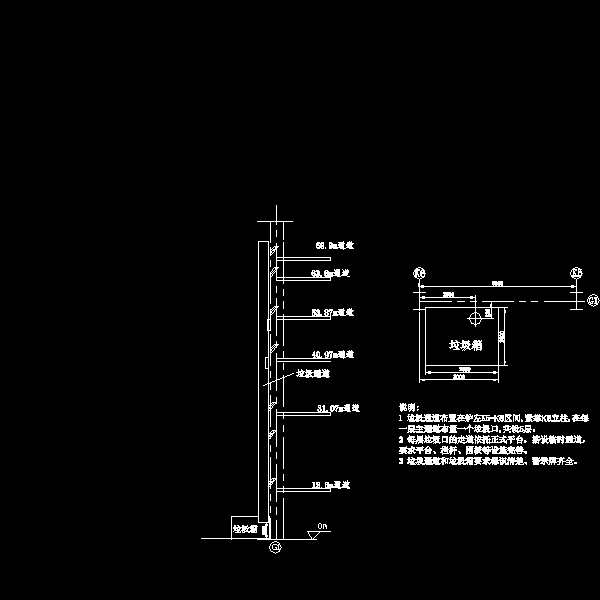

3垃圾通道布置图.dwg

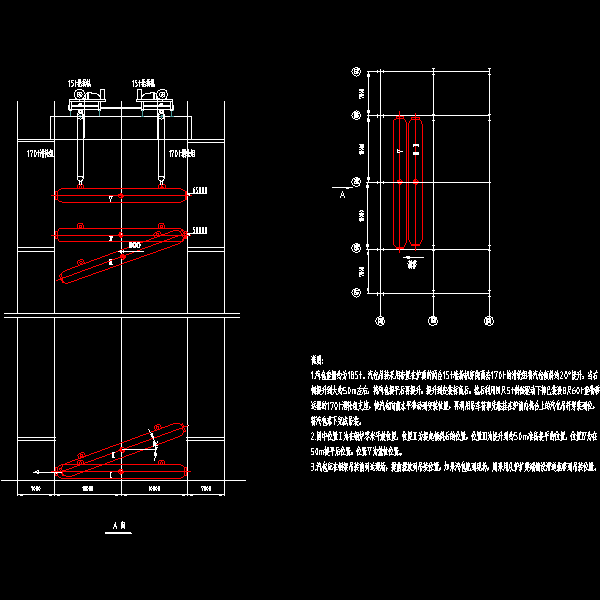

4洛阳顶板梁吊装1.dwg

4.1洛阳顶板梁吊装2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-9 21:57:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
