[CAD]江阴钢厂烟气净化三管放散烟囱制作安装施工方案(构件)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

三管放散烟囱由三根Φ1224×12、Φ1224×10卷管组成，构件安装高度约58.00m。在标高▽6.0m、▽10.80m、▽16.00m、▽24.00m、▽32.00m、▽41.00m及▽48.00m处分别设有Φ800×8和Φ500×6联系管（梁），在上述标高处及▽28.00m、▽36.00m、▽52.00m、▽57.00m处分别没有满堂平台及休息平台，由标高▽0.200m至▽57.00m均由钢制爬梯相连，构件制安装总113t。 　　全文共计19页

第 1 张图

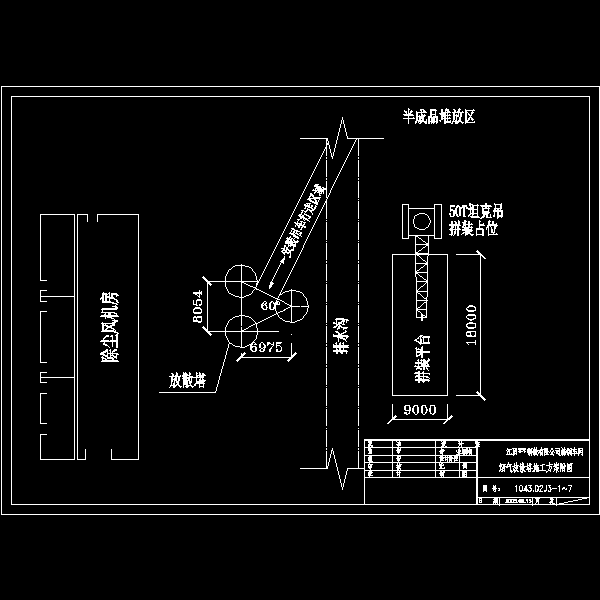

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
