一份高层住宅楼石材外墙及铝合金门窗专项施工方案

yyuu8899 · 发表于 2020-4-9 21:18:18

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑高度类型：高层建筑
幕墙面板：金属幕墙
玻璃幕墙：半隐框,明框
金属幕墙：单层铝板
主要设备：加工中心双头锯床数控折弯机自动磨齿机 45度锯床打胶机立式压力机铝材硬度计
方案重点：测量放线,预埋件（后置埋件）施工,吊装,安装,防雷和防火,清洗,验收,施工安全

附件详情

第一章外装项目概要
一．工程名称 4
二．分部分项工程内容 4
三．编制说明 5
四．编制依据 5
第二章施工部署 2
一．本章要点 10
二．本章内容 10
2.1 项目管理网络 10
2.2施工现场平面布置 16
2.3施工工序及关键点控制措施 17
第三章施工准备及施工技术方案 25
3.1 幕墙图纸深化设计 25
3.2 测量放线 25
3.3施工方案及施工部署 30
3.3.1吊篮施工方案 30
3.3.2幕墙加工技术方案 34
3.3.3幕墙安装技术方案 46
1．后置埋件安装 47
2．构件式幕墙安装玻璃石材保温GRC等 50
第四章主要保证措施 92
4.1质量保证措施 92
4.1.1质量管理机构图 92
4.1.2质量保证计划 92
4.1.3设计质量保证措施 93
4.1.4 材料质量保证措施 96
4.1.5幕墙加工质量保证措施 97
4.1.6运输堆放质量保证措施 99
4.1.7现场质量保证措施（确保6.30工期完成） 100
4.1.8幕墙成品保护措施 105
4.2.1施工各阶段危险源分析识别 109
4.2.2总体安全措施 111
4.2.3文明施工措施 122
4.2.4消防保卫管理措施 123
第五章幕墙安装各专项施工措施 123
5.1交叉施工安全措施 123
5.2现场安全管理措施 130
5.3降低环境污染和施工噪声措施 136
5.4四性试验 137
5.5石材板块色差的控制措施 141
第六章与各方配合措施 142
6.1成立协调小组 142
6.2项目协调关系图 143
6.3协调管理措施 144
6.4与建设单位的配合 145
6.5与监理配合 145
6.6与总包单位配合 146
6.7与其他专业单位的配合 146
第七章施工部署及机械设备使用方案 148
一．劳动力投入计划 148
二．接受总包管理 148
三．施工总进度计划 149
四．施工机械及技术设备计划 149
五．施工准备工作 153
六．施工流水段划分 154
七．垂直运输 154
第八章工程的维修及保养 155
第一节．工程保修部门机构设置及职责 156
第二节．工程保修工作程序 156
第三节．售后服务人员工作准则 156
第四节．工程保修具体内容 157
第五节．技术服务 157
第九章施工步骤及机械设备使用方案 158
一．施工步骤 158
二．吊篮施工方案 160

附件详情

建筑高度：建筑高度为88.25米~122.45米
幕墙主要系统
A)石材幕墙系统
B)塔楼玻璃幕墙系统
C)GRC板幕墙系统
D)玻璃雨棚系统
E)铝合金门窗系统
F）铝合金格栅系统
……
3.3.1吊篮施工方案
该项目的幕墙安装主要考虑使用施工吊篮进行安装。该项目后置埋件，连接件、龙骨安装，铝合金窗框等工作均主要采用吊篮完成。
1)吊篮类型选取及安装要求
根据现场实际情况及幕墙工艺要求，选取ZLP800型吊篮配置于该项目使用，按吊篮尺寸大小分为三类：A(6000)、B(4000）、C（3000），三种类型吊篮组合搭配，来具体完成施工任务。其中A类吊篮主要负责大面施工，B类吊篮主要用于较小位置，C类主要负责转角位置施工。吊篮的安装，要求距离主体结构800mm（距离石材完成面200mm）。吊篮与吊篮之间距离约1000mm，同时做好相应配重设置。
……
3.3.2.3玻璃板块加工
该项目玻璃板块共有6+12A+6灰色low-e中空钢化玻璃，工厂加工工作主要为外开窗窗扇的组框安装工作。
7）玻璃清洗
清洗前，要检查水量是否充足，确认后打开风机、传送带及升温开关，温度升到55℃时方能开机清洗。玻璃清洗时应将镀膜面向上清洗、防止镀膜面有划伤现象。清洗后的玻璃按标识区分开整齐摆放好。
8）贴胶条
先用甲苯对玻璃、铝板的粘接部位进行清洗，清洗方法采用“两块抹布法”。待清洗部位干燥后，即可粘贴胶条，要保证胶条与铝框内边靠紧，不能有缝隙，不得高低不平。
9）合框
按组装图组装，铝框与玻璃四周必须对齐，保证下板边与铝框垂直度。将铝框与玻璃对齐压紧，用力要适度均匀。玻璃与铝框压紧前检查双面胶条纸是否清除干净。在明显处标识，填写对应工程名称，工序号，图纸号，操作者名，及检查员检验结果。
……

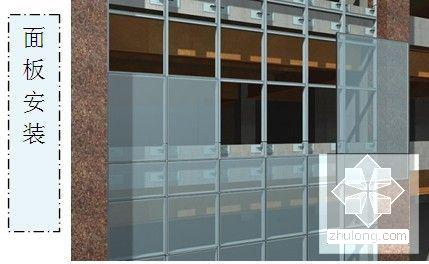

3)玻璃幕墙安装

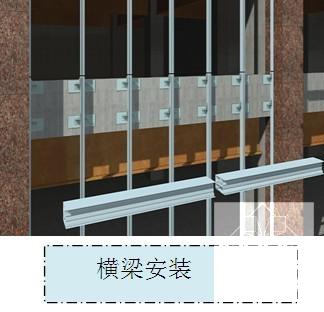

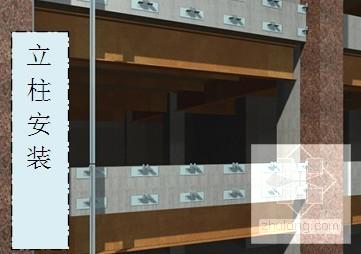

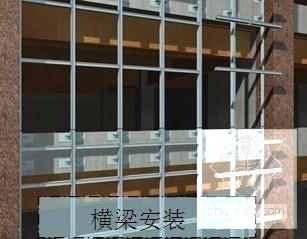

A、立柱龙骨安装
按设计图纸要求放线，先将立柱与连接码连接，立柱应带有活动接头，接头通过芯套连接上下柱，芯套与立柱紧密相接，滑动配合，上下柱用螺栓固定，芯管套入上下柱的长度满足规范和设计要求，上下柱之间留有20mm的空隙。然后将连接码与预埋件进行调整、固定。立柱安装就位紧固后要及时固定螺栓。
……
3、铝合金窗框加工及安装
（1）施工前将窗洞口全部复合。设计下达窗加工指令至北京加工厂。
（2）铝合金窗框在工厂采用整体加工，成品包装后送至工地。
（3）石材幕墙骨架安装完成后，即可采用吊装方式安装铝合金窗框。
……
字数约8.5万字
