国家发电厂机组安装工程施工方案317页

mmyaowolai · 发表于 2020-4-7 21:00:27

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1、锅炉专业施工方案 1
1.1 施工总体规划及设计 1
1.2 钢结构安装 3
1.3 大板梁安装 9
1.4 烟、风、煤管道制作、安装 12
1.5 受热面安装 15
1.6 螺旋水冷壁安装 19
1.7 燃烧器安装 24
1.8 锅炉密封 27
1.9 空气预热器安装 28
1.10 磨煤机安装 33
1.11 风机安装 37
1.12 给煤机安装 40
1.13 水压试验 42
1.14 等离子点火装置安装 48
1.15 刮板捞渣机的安装 49
2、汽机专业施工方案 52
2.1 汽机房行车安装技术方案 52
2.2 发电机定子吊装方案 54
2.3 汽轮机安装方案 58
2.4 凝汽器组合安装方案 79
2.5 除氧器吊装方案 84
2.6 发电机本体安装方案 101
2.7 高、低压加热器安装方案 110
2.8 汽动给水泵安装方案 112
2.9 高压管道安装 116
2.10 中低压管道安装 123
2.11 小直径管道施工工艺措施 127
2.12 汽机油管道安装方案 129
2.13 汽机抗燃油管道安装方案 136
2.14 汽轮发电机组油循环方案 139
2.15 凝结水精处理系统安装方案 145
3、电气专业施工方案 152
3.1 发电机电气设备安装 152
3.2 封闭母线安装 156
3.3 高压厂用配电装置安装 160
3.4 低压厂用配电装置安装 165
3.5 电缆桥架及电缆保护管安装 170
3.6 电缆敷设 172
3.7 电缆的防火与阻燃 175
3.8 直流系统、UPS系统及蓄电池安装 177
3.9 控制保护系统安装及二次接线 180
3.10 变压器系统安装 185
3.11 变压器拖运就位方案 194
4、热控专业施工方案 196
4.1 热控专业安装工程概述 196
4.2 控制盘柜安装 197
4.3 热控仪表取样装置安装 198
4.4 就地热控仪表装置安装 204
4.5 执行机构及电动门安装和调试 207
4.6 DCS系统设备安装 212
4.7 DCS系统上电技术措施及装置复原性调试 214
4.8 热控电缆桥架安装 216
4.9 热控电缆敷设及接线 217
4.10 常规仪表单体调试措施 220
5、焊接和检验主要施工方案 221
5.1 本标段工程焊接施工特点 221
5.2 焊接力能配备方案 221
5.3 焊接材料管理方案 222
5.4 焊接工艺评定 223
5.5 作业程序及质量控制点 224
5.6 焊接质量保证措施 229
5.7 锅炉受热面管子焊接施工方案 230
5.8 高温高压大径管焊接方案（包括P92钢焊接） 231
5.9 中低压管道焊接技术方案 233
5.10 钢结构件焊接技术方案 234
5.11 焊缝返修技术方案 234
5.12 职业安全健康及环境管理 235
6、保温油漆主要施工方案 238
6.1 锅炉炉墙砌筑 238

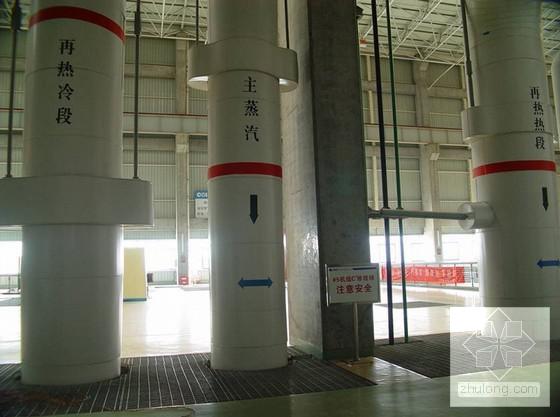

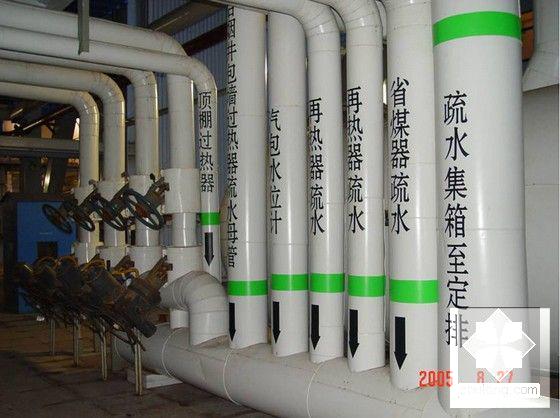

6.2 保温层施工 241
6.3 保护层施工 243
6.4 全厂油漆施工 248
7、重大设备卸货及运输方案 250
7.1 交通运输条件 250
7.2 卸货及运输方案 250
7.3 安全技术措施 251
8、分部试运方案 252
8.1 分部试运组织措施 252
8.2 凝结水系统试运措施 255
8.3 汽动给水泵试运方案 259
8.4 供油系统分部试运措施 264
8.5 给煤机试运转方案 265
8.6 风机分部试运方案 266
8.7 磨煤机试运 269
8.8 空预器试运 272
8.9 厂用电受电方案 273
8.10 锅炉本体EDTA钠铵盐清洗和炉前系统酸洗方案 279
8.11 电气整套启动试验方案（含发电机及并网试验） 285
8.12 锅炉冲管方案 292
9、交叉作业 296
9.1 锅炉专业主要交叉施工项目 296
9.2 汽机专业主要交叉施工项目 296
9.3 电气专业主要交叉施工项目 296
9.4 热控专业主要交叉施工项目 297
10、特殊施工方案 299
10.1 季节性施工措施 299
10.2 防止锅炉爆管措施 308
10.3 螺旋管圈水冷壁安装关键技术控制措施 309

附件详情

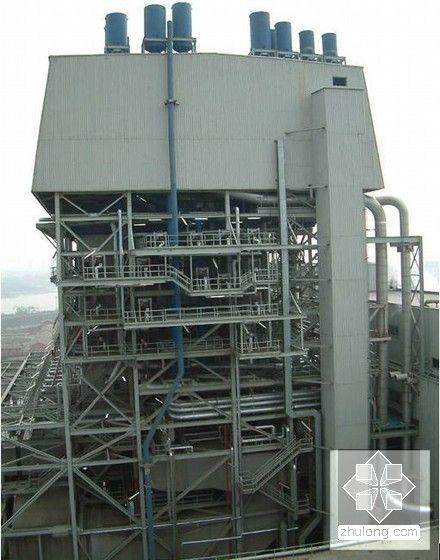

稿件为国电某发电厂扩建工程机组安装工程施工方案；包括锅炉安装施工方案，汽轮机安装施工方案，电气设备安装施工方案，热控专业施工方案，焊接和检验主要施工方案，保温油漆主要施工方案，重大设备卸货及运输方案，分部试运方案以及其他特殊施工方案。

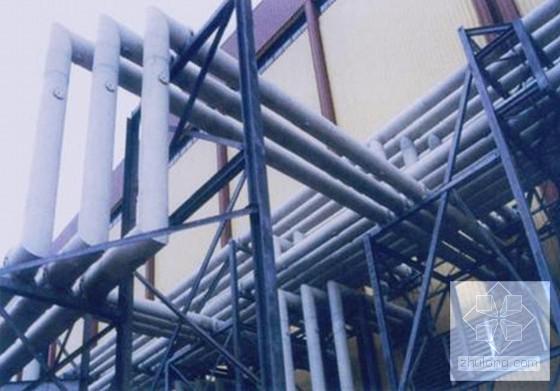

烟、风、煤管道制作安装工艺要求：
1）烟风煤管道安装应严格按照图纸进行施工，管道要横平竖直，工艺美观。
2）对于机械类传动装置、风门等在安装前应进行检查和检修，保证运行中操作方便、灵活可靠。检修完的挡板门应在传动轴端部打出与内部挡板相一致的标记，以备以后检查挡板的开关位置。应达到开度指示明显清晰，与实际开度相符。
3）在组合前与热控专业密切配合，事先应确定好门轴，测量元件设备、装置等安装方向。
4）波形伸缩节组合时应按图纸设计尺寸进行冷拉并进行临时加固。伸缩节密封板焊接方向应与介质流向一致，方向正确。套筒伸缩节应保证足够膨胀量，密封良好。
……
14）锁气器、闸板门及挡板安装应保证位置、方向正确，开关灵活。挡板开度要与外部指示器相一致。风门插板不应有卡涩现象，滑道应光滑，不应有杂物。所有转动部分应定期加润滑油保养。风门、挡板安装焊接时应注意防止门框架变形。
15）法兰连接：法兰面平整、加垫正确。螺栓受力均匀，丝扣露出长度一致。

资料共317页。

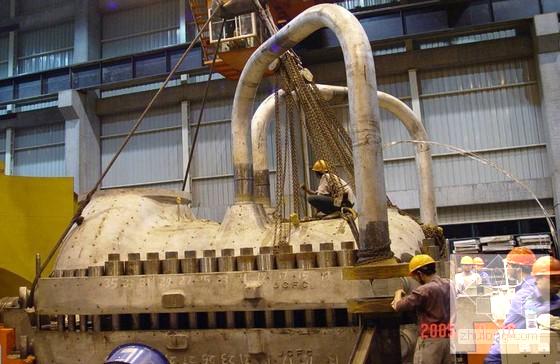

汽机扣大盖

封闭母线施工工艺示范

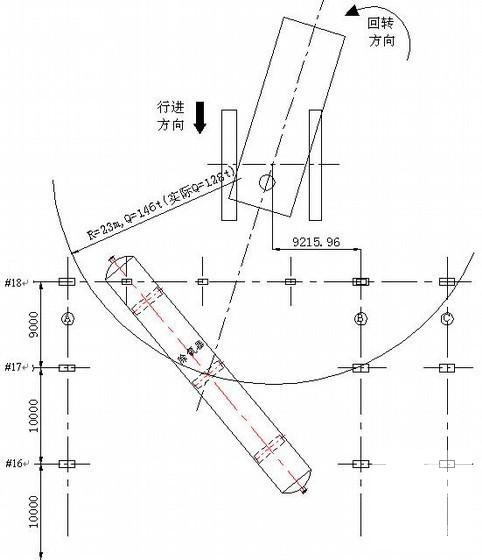

除氧器吊装回转示意图
