• 一、项目概要
• 1.工程简介
• 2.施工区域的情况：
• 二、安全重点和采取的措施:
• 2.1安全重点说明：
• 2.2拟采取的主要措施
• 三、质量管理重点和采取的措施
• 3.1质量管理重点：
• 3.2质量管理措施：
• 四、进度控制重点和采取的措施
• 4.1进度管理重点：
• 4.2进度控制采取的措施：
• 五、施工说明
• 5.1施工工序图
• 5.2施工工序详细说明：
• 1.测量放线
• 2.施工准备
• 3.作业带清理及布管
• 4.管道预制
• 5.管沟开挖
• 6.安装配重块
• 7.压管和管沟回填
• 8.地貌恢复
• 六、安全文明施工保证措施
• 6.1安全文明的特殊要求
• 6.2一般安全文明施工措施
• 七、工程机具和手段用料
• 7.1、机具和设备
• 7.2、施工手段料

附件详情

稿件为中山-广州天然气管道工程大开挖施工方案；长度为427m，管线连续穿越量出鱼塘和一条乡间道路后顶管穿越水道，顶管穿越的工作井设立在X030桩侧，穿越管在乡间道路与X030桩间预制。
压管和管沟回填：
a)管线下沟前，应对管沟的尺寸进行检查，做好管沟的清理、验收、管道防腐层的检测工作；
b)下沟之前利用发电机和潜水泵将管沟内的积水排净；
c)因淤泥的浮力比较大，管道下沟后，并敷设压重块后，并不能保证管道的敷设深度全部达到要求，因此对部分未达到埋深的区域进行压管；

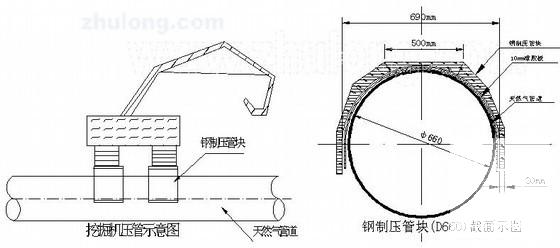

d)制作专用的钢制压管块，放在天然气管道上，将挖掘机停在压管块上，利用挖掘机的重量，使管道下沉，根据实际情况，可以增加挖掘机的数量；
e)钢制压管块全部采用厚δ=20mm的钢板制作成，内侧衬橡胶板；
f)管道在敷设完压重块，并经压管达到设计的敷设深度后，利用挖掘机对管道进行初填，增加管道的压力，使管道不再上浮；
……

，资料共15页。
