一份镇110指挥中心33694.5平米14层主楼建筑设计CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：行政办公楼
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 项目所在地：广东
• 图纸设计风格：欧陆风格
• 图纸设计流派：artdeco
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：33694.5平方米
• 占地面积：5569平方米
• 容积率：2.1平方米
• 建筑密度：34.6%
• 绿化率：22.4%
• 地上层数：14层
• 设计效果图：无
• 机动车辆停车位：141个

附件详情

[东莞市]某镇110指挥中心主楼建筑设计施工图总征地面积：1.61公顷；
建筑占地面积：5569平米；
已建部分：1049平米；
拟建部分：4520平米；
道路占地面积:2590平米；
知名地产面积:3600平米；
总建筑设计面积：33694.5平米；
主楼主体部分：18413.9平米；
会议厅部分：1990.6平米；
宿舍楼：5260.0平米；
办证大厅：728.0平米；
原有建筑设计面积：7302.0平米；
容积率：2.1；
建筑密度：34.6%；
知名地产率：22.4%；
停车位：51（室内）；90（室内）
图纸内容包括建筑统一说明及建筑装修做法表、核心筒详图、墙身大样图、门窗详图、总平面等等

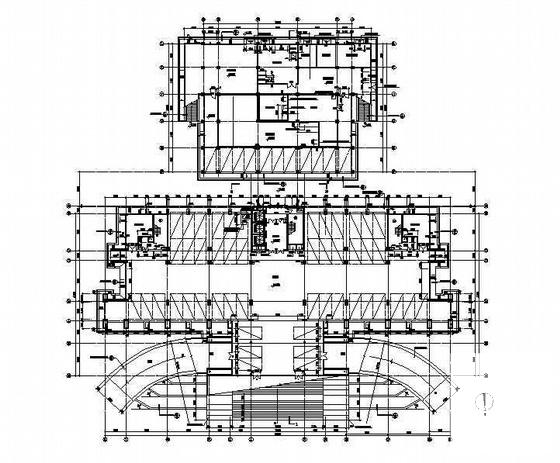

第 1 张图

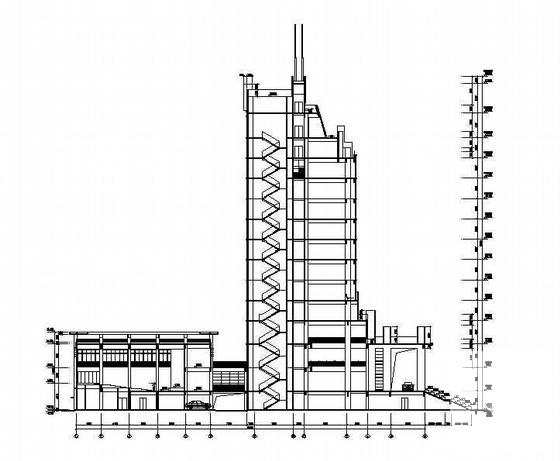

第 2 张图

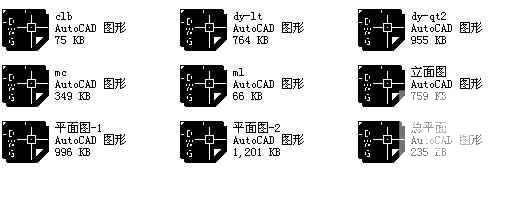

第 3 张图

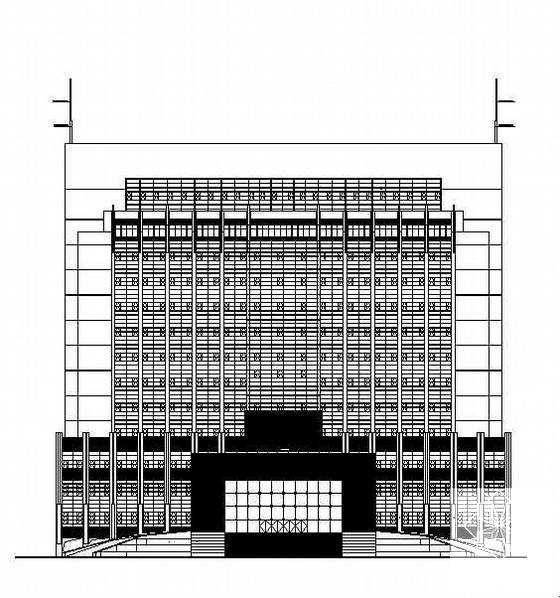

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
