一份框架多层住宅结构毕业设计(建筑结构设计方案CAD施工图纸)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某框架多层住宅结构毕业设计(含计算书、建筑结构设计图)
该资料为：[学士]某框架多层住宅结构毕业设计(含计算书、建筑结构设计图)
住宅楼建筑长度为45.6m，宽度为10.5m，高度为16.2m，建筑面积3285.4平方米。
本建筑为五层,为多层建筑，层高为3000mm,该项目室内外高差为450mm,标高以米为单位,其他标注以mm为单位.建筑物墙体为填充墙,墙厚为250mm. 满足建筑日照间距的要求. 套内空间能提供与其使用功能相适应的照度水平的照明设备。套外的门厅、走廊、楼梯的地面照度能满足使用功能要求。
基本风压：0.65KN/平方米。基本雪压：0.45 KN/平方米，准永久值系数0.40
抗震设防烈度：7度
内容包括：
计算书：
第一章 建筑设计总说明
第二章 结构体系的选择与确定
第三章 结构设计计算书
共108页。
该资料包含：

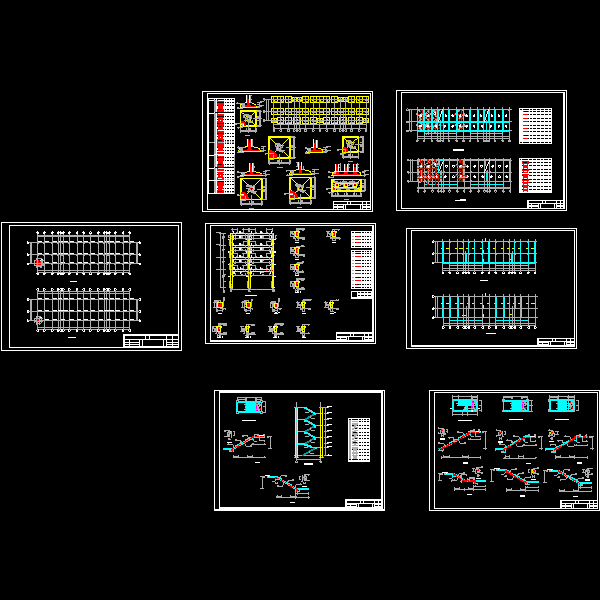

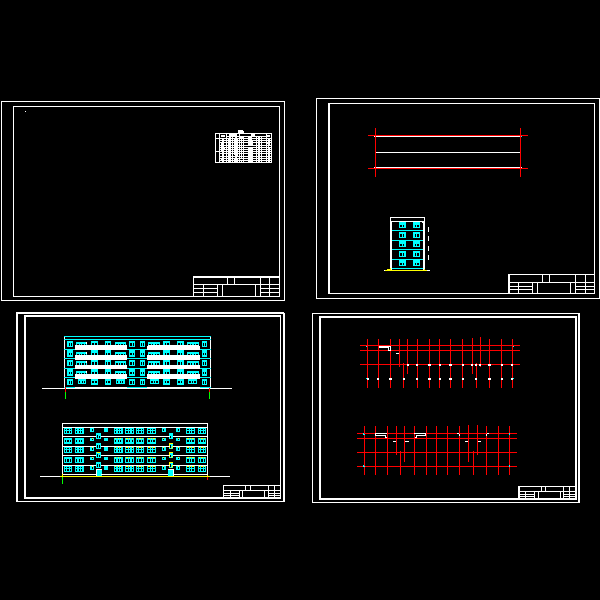

总平面图、建筑总说明、屋面图、立面图、平面图、剖面图、基础结构平面图、楼板配筋图、柱平法施工图、框架平法施工图、梁平法施工图、楼梯结构平面图共13张图纸。

yang1.dwg

建筑总图.dwg

总平面.dwg

结构总图.dwg

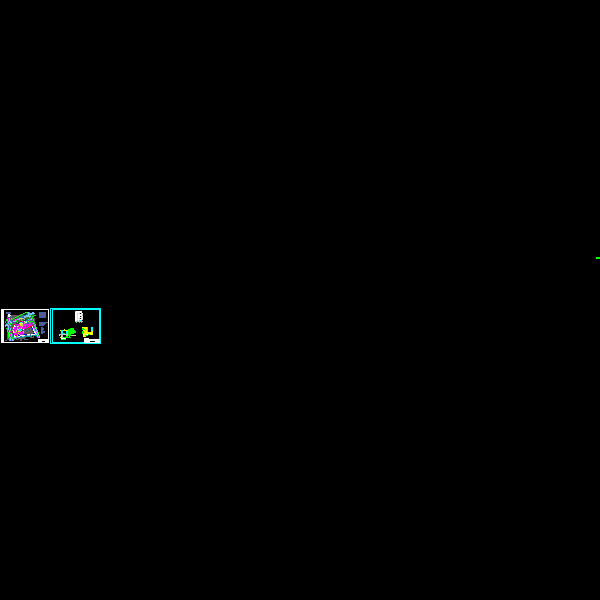

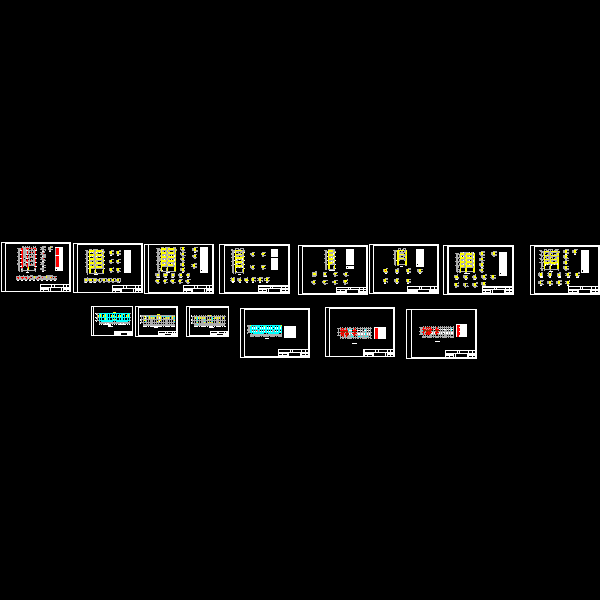

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
