一份7层框架办公楼桩基础课程设计(CAD图纸)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某七层框架办公楼桩基础课程设计(含计算书、图纸)
该资料为：[学士]某七层框架办公楼桩基础课程设计(含计算书、图纸)
某教学实验楼，上部结构为七层框架，其框架主梁、次梁、楼板均为现浇整体式，混凝土强度等级为C30。底层层高3.4m（局部10m，内有10t桥式吊车），其余层高3.3m。
内容包括：
设计资料
选择桩型、桩端持力层、承台埋深
确定单桩极限承载力标准值
确定桩数和承台底面尺寸
确定复合基桩竖向承载力设计值
联合承台桩顶作用效应验算
桩基础沉降计算
桩身结构设计计算
承台设计计算
共19页。
该资料包含：

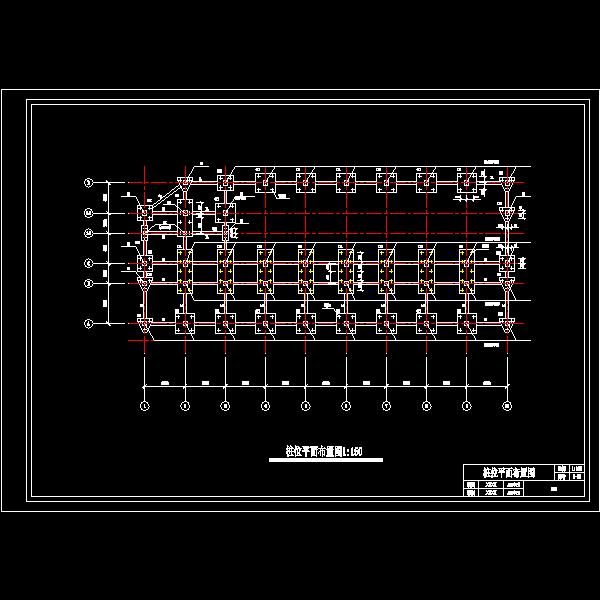

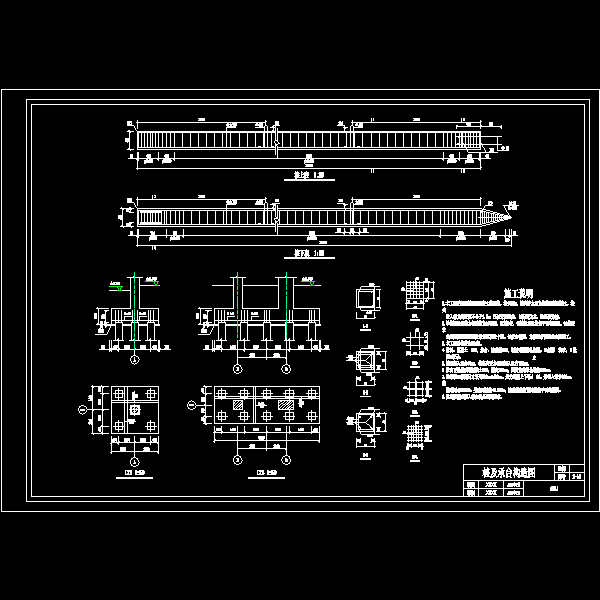

桩位 、桩及承台构造图共两张图纸。

tu2.10.dwg

tu2.11.dwg

tu2.2.dwg

tu2.4.dwg

tu2.6.dwg

tu2.7.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
