一份候车大厅屋盖抽空网架毕业设计方案(建筑结构设计CAD图纸)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

[学士]某候车大厅屋盖抽空网架毕业设计
该资料为：[学士]某候车大厅屋盖抽空网架毕业设计
总建筑面积：40×55=2200M2
建筑结构形式：钢网架结构
防火等级：二级
耐久等级：二级
屋面材料： 彩钢夹芯板
保温：聚苯夹芯保温
排水：设支柱短跨自然排水，5%的排水坡度。
支撑：周边支撑在梁上
杆件：采用有缝或无缝钢管，节点为空心球节点。钢材采用Q235。
内容包括：
1、设计题目
2、建筑规模及设计要求
3、设计资料
4、方案的选择
5、荷载统计
6、杆件的选配
7、节点球的选择
8、支座计算
9、设计成果
10、设计参考资料
共20页。
该资料包含：

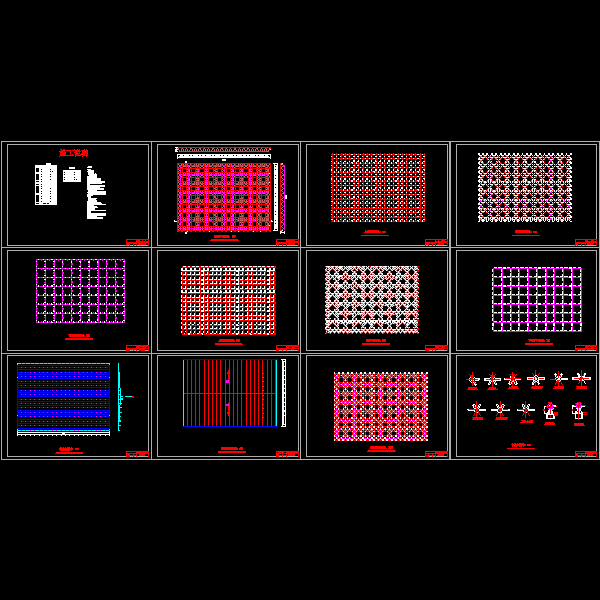

施工说明及材料表、网架总平面图、上弦杆截面号、腹层杆截面号、下弦杆截面号、上弦单元号、腹杆单元号、下弦杆单元号、檩条布置图、屋面板布置图、球节点布置图、节点大样图共12张图纸。
