市3层砖混办公楼结构CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 参考图纸：10张
• 图纸年代：近代

附件详情

天津市某三层砖混办公楼结构图
该资料为：天津市某三层砖混办公楼结构图
该项目为三层砖混结构，钢筋混凝土条形基础。
抗震设防烈度七度，构造措施按8度设防要求执行
设计使用年限为50年。
该资料包含：
结构设计说明、基础平面图、基础详图、各层结构平面图、各层梁平面图、屋顶梁平面图、屋顶结构平面图、楼梯结构平面图、 共10张图纸。

2

3

4

第 1 张图

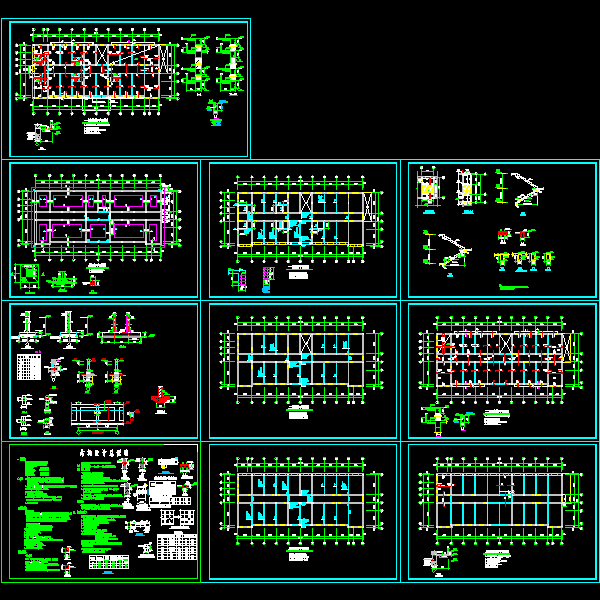

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
