一份食品废水处理工程工艺CAD施工图纸(方案及操作手册)

[复制链接]

0

主题

0

帖子

1462

积分

超级版主

Rank: 8Rank: 8

积分
1462
发表于 2020-3-30 19:37:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 类型:污水处理厂
  • 处理技术:格栅筛网,中和,沉淀,混凝,澄清,活性污泥发
  • 工艺流程选介:食品加工
  • 设计阶段:施工图设计
  • 参考图纸:10张以下
  • 图纸年代:近代

附件详情

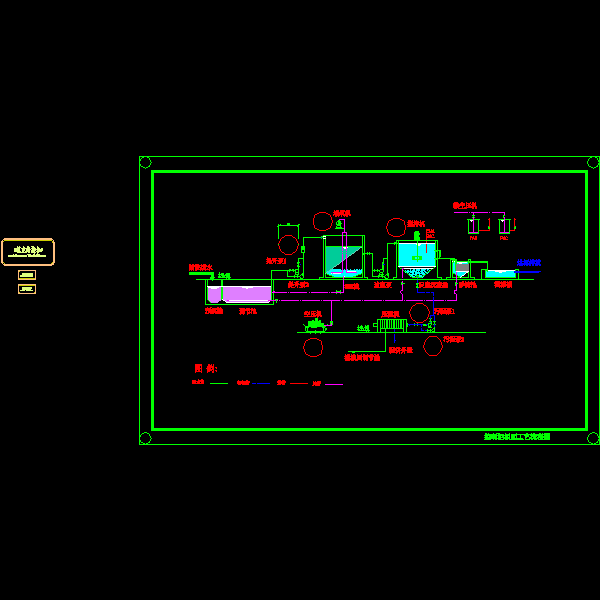

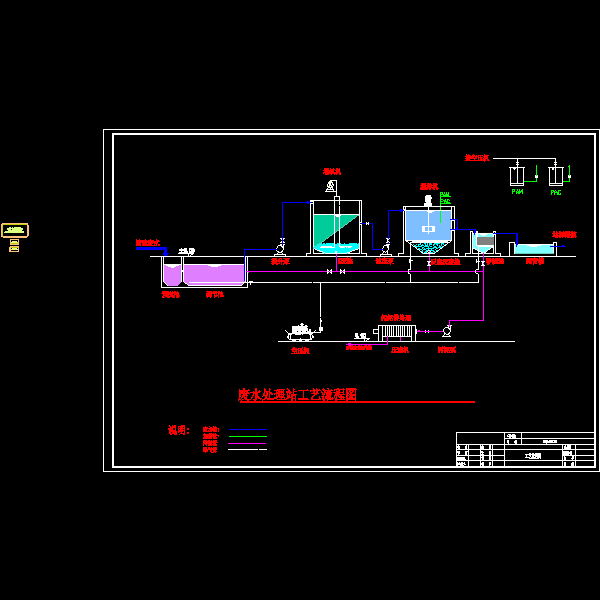

  • 工艺流程图
  • 控制柜板面工艺流程图
  • 操作规程

附件详情

该项目位于深圳,为某公司食品废水处理工程,打开提升泵进、出水阀,将调节池废水抽至SBR池,开进气阀门曝气,约8小时后开导流泵,将污水导入反应沉淀池,打开搅拌机,调节PAC和PAM加药量(具体用量视现场情况而定),使废水发生混凝和絮凝反应,30min后关闭搅拌机进行泥水分离,上清液过砂滤池流入清水池排放,污泥进行压滤处理。开启污泥泵进、出口阀,将污泥斗中的沉积污泥抽入板框压滤机压榨,干渣外运,滤液回调节池。
编制于2014年,共6张图。

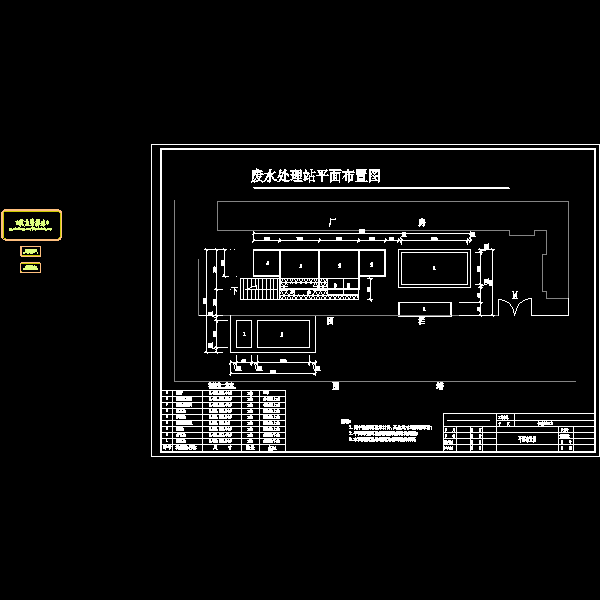

平面布置图
