[CAD]5层框架结构辅助教学楼毕业设计方案（建筑、结构图纸）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为苏州科技大学学士学位论文
该项目建筑类别为公共建筑，使用年限为50年；建筑平面的横轴轴距为8.1m，纵轴轴距为5.4m和4.5m；
抗震设防要求：六度四级设防
共110页。
建筑图包括：建筑设计说明，平面图，立面图，剖面图， 节点详图 等10张图纸。

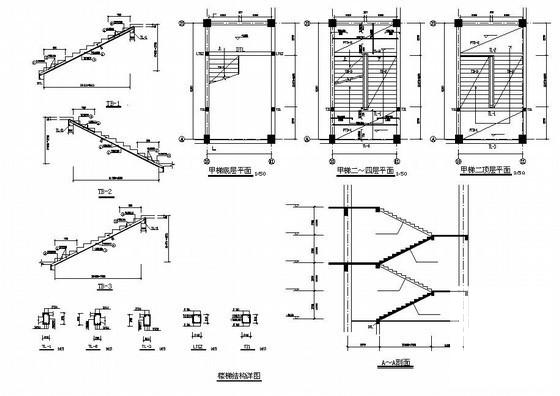

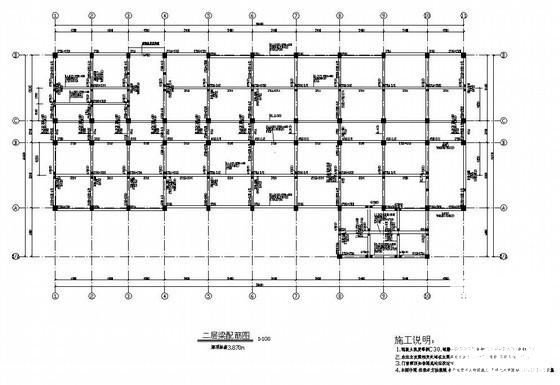

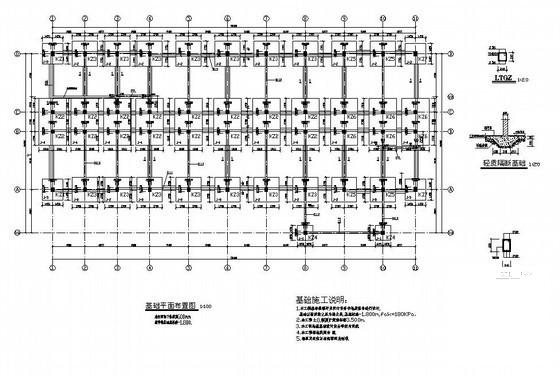

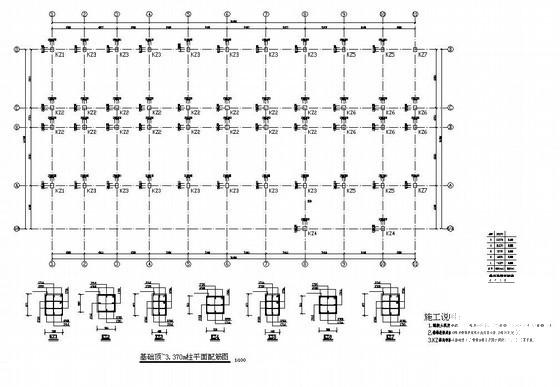

结构图包括： 结构设计说明 ，基础图，板配筋图，梁配筋图，柱配筋图， 楼梯详图 ，一榀框架配筋图等共16张结构图。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
