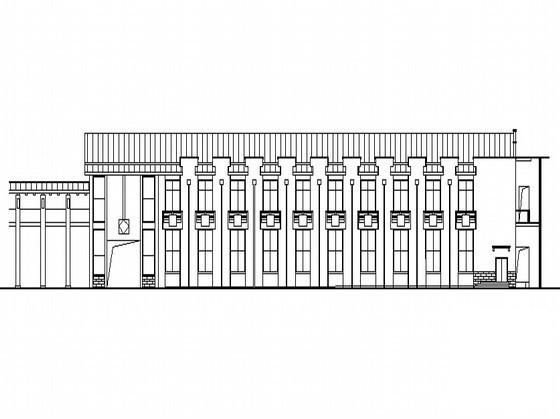

2层中式风格综合楼1号楼建筑CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 办公楼类型：企业办公楼
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：湖南
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：1665.8平方米
• 占地面积：832.9平方米
• 容积率：0.46平方米
• 建筑密度：20.30%
• 建筑高度：9.6m
• 地上层数：2层
• 设计效果图：无
• 机动车辆停车位：24个

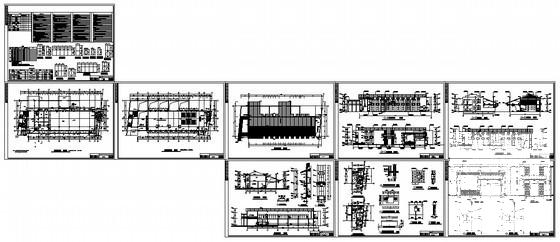

附件详情

工程为怀化xx电力局综合楼 建设工程 1号栋。 本栋建筑面积 1665.8平方米，建筑基底面积为 832.9平方米。建筑层数、高度：地上 2层，建筑屋脊高度9.6m.建筑建筑设计结构形式:为框架混凝土结构。设计使用年限为50年。
一 规划建设总占地面积：10682.5平方米
其中：道路面积：1625.0平方米
二 电力局综合楼总建筑设计面积：4886.32平方米
其中：
1#楼建筑设计面积：1665.8平方米
2#楼建筑设计面积：1532.7平方米
3#楼建筑设计面积：1333.4平方米
楼梯外廊：284.18平方米
室外卫生间：70.24平方米
三 综合楼办公室间数：81间
四 电力局综合楼栋数：3栋
五 停车位数：24个
六 容积率：0.46
七 建筑占地面积：2166.3平方米
八 建筑密度：20.3%

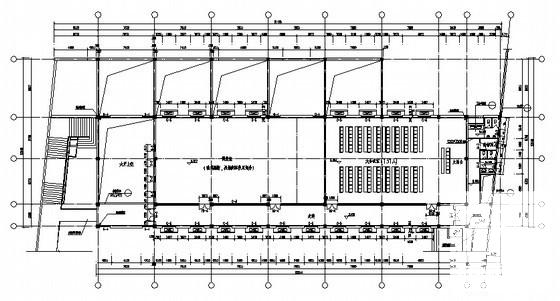

平面

总图

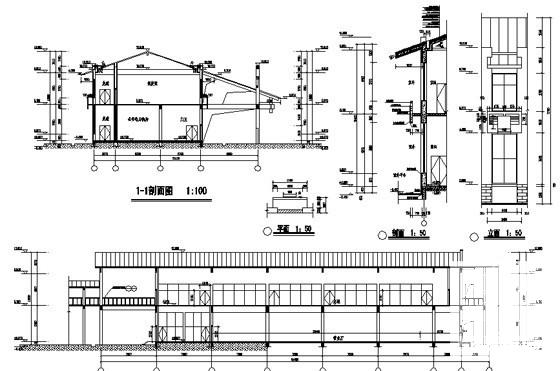

剖面图
