永济6层住宅楼CAD施工方案图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：6层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.40kN/平方米
• 雪压：0.35kN/平方米
• 地下室功能：其他
• 参考图纸：16张
• 图纸年代：近代

山西永济某6层住宅楼，该项目一侧为6层框架结构一侧为砖混结构的组合。采用了筏板基础并采用灰土垫层对湿陷性黄土地基进行了处理。
该资料包含：结构设计说明（砌体）、结构设计说明（框架）、地基处理平面图、基础 、各层梁及结构平面配筋图、各层柱配筋图、结构构件详图、楼梯施工图等17张图纸。

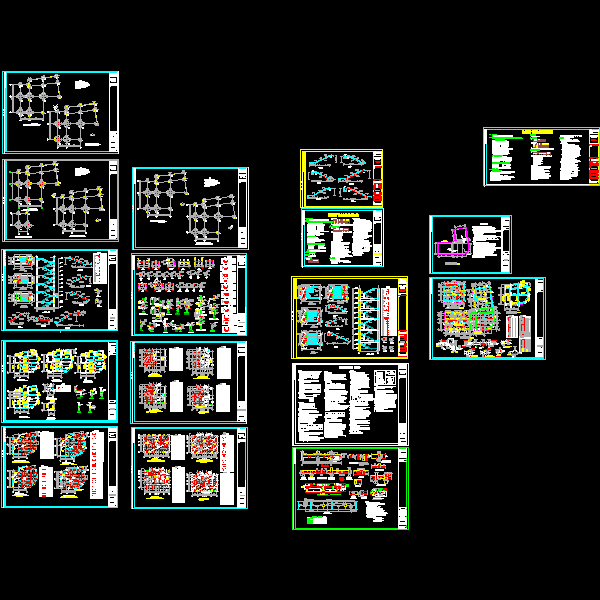

第 1 张图
