一份18层剪力墙住宅结构设计方案CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：独立基础,筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.4kN/平方米
• 地下室功能：其他
• 参考图纸：22张
• 图纸年代：近代

某18层剪力墙住宅结构设计图
该资料为：某18层剪力墙住宅结构设计图
该资料包含：

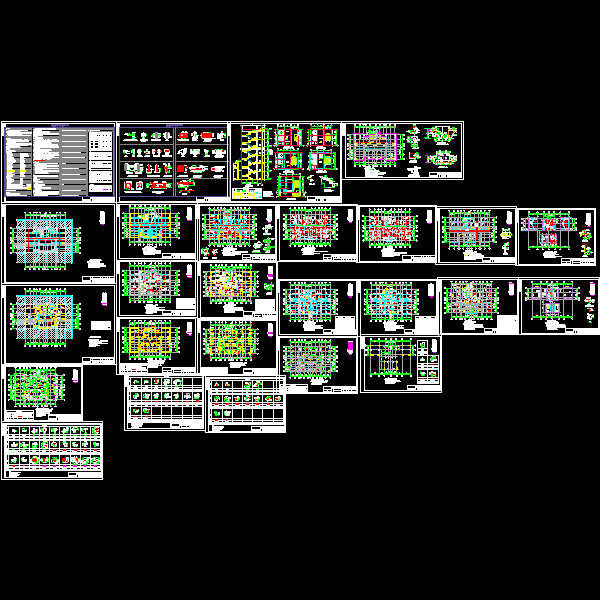

结构设计总说明、筏板基础平面图、板结构平面图、梁结构平面图、墙、柱结构平面图、墙、柱大样图、屋面层板结构平面图、屋面层梁结构平面图、楼梯大样图共22张图纸。
