一份大公司厂区路灯照明电气设计CAD施工图纸（高杆路灯、庭院灯、草坪灯）(三级负荷供电)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 参考图纸：8张
• 图纸年代：近代
• 节点大样：配电箱,接线箱,输电线杆
• 负荷等级：三级
• 设计：电气照明,接地安全

一、设计范围：

该项目为公司厂区照明设计，该资料案建筑设计规划要求配合厂区道路、绿化及景观设置室外照明 采用灯具：高杆路灯、庭院灯、草坪灯

二、技术要求：

1.厂区照明及配电负荷等级按三级负荷供电。

2.室外配电箱及控制箱要求:

a.环境温度:-10~ 50°;

b.相对湿度：-10~ 100°;

c.防护等级为:IL65。

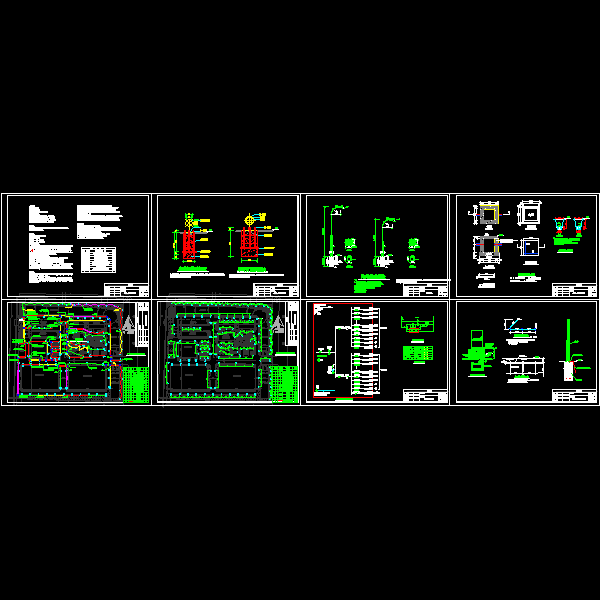

三、图纸展示：

庭院灯、草坪灯基础做法

路灯基础做法

路灯箱安装做法

路灯箱配电系统图

室外照明布置尺寸图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-17 19:50:45上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
