[案例]300吨屠宰生产废水综合处理项目CAD图纸(管道工程施工)

[复制链接]

0

主题

0

帖子

1435

积分

超级版主

Rank: 8Rank: 8

积分
1435
发表于 2020-3-15 22:05:51 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 类型:工业污废水处理站
  • 处理技术:格栅筛网,中和,沉淀,混凝,澄清,气浮法,过滤
  • 工艺流程选介:食品加工
  • 设计阶段:施工图设计
  • 参考图纸:10-20张
  • 规模:20万以上吨/天
  • 图纸年代:近代

附件详情

  • 工艺设计说明
  • 工艺流程图
  • 总平面图
  • 预留预埋图
  • 设备布置图
  • 管道布置图
  • 生化池平面图
  • 剖面图
  • 三相分离器详图
  • 各类支架图

附件详情

该项目位于重庆,为300吨屠宰生产废水综合处理项目,出水水质应符合国家《污水综合排放标准》(GB8978-1996)一级排放标准。本处理工艺采用隔油 调节池 气浮 水解酸化 UASB 接触氧化 絮凝沉淀的处理方式。图中尺寸以毫米计,标高以米计。建筑内排水管采用UPVC管热熔或粘接;给水管采用PP-R管,热熔联接;污水站内污水管和污泥管,参见各单体工艺图。管材质量必须符合国家相关标准的要求。管道安装必须严密,经试压和气密检查后确认无漏气后方可使用,试验压力应不小于0.6Mpa。钢制管道和水池中的钢铁构件需作防腐处理,具体施工方法应满足《给水排水管道工程施工及验收规范》GB50286-97及相关规范。
编制于2012年,共20张图。

工艺流程图

管道布置图一

重力排泥管路系统图

生化池平面图一

废水综合处理 - 1
第 1 张图

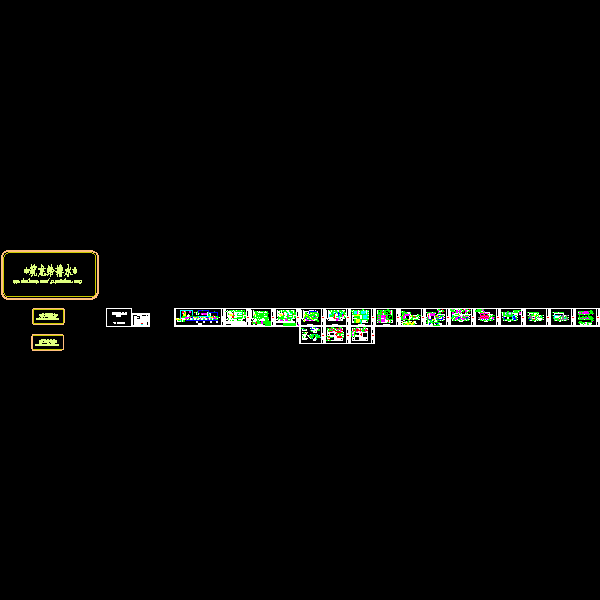

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-15 22:05:51上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edc0w1c10cdee0002e0.rar

1.36 MB

下载  售价: 100 积分    赚积分
