国内学生地上4层宿舍供暖系统改造CAD图纸（31楼）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计内容：采暖

附件详情

学生宿舍31楼共四层，室内供暖系统老化严重，散热器型号不一，供暖效果逐年下降，需要对该系统进行更新改造，旧散热器全部更换。散热器型号及安装形式为:.二、三层采用四柱813型落地安装；一、四层采用132型挂装安装。

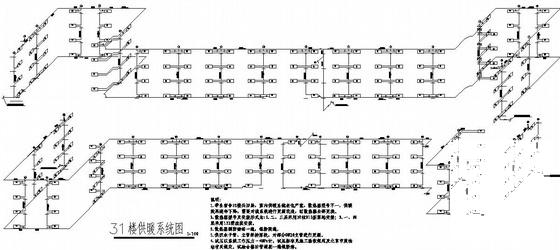

第 1 张图

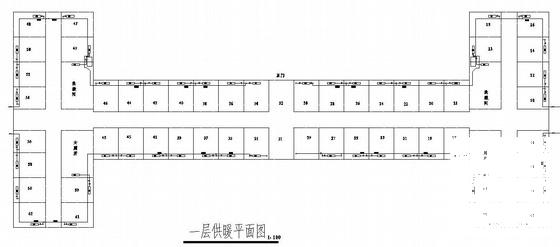

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
