一份4层办公楼电气CAD施工图纸(闭路电视监控)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：2235平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：32张
• 地下室用途：人防
• 节点大样：人防
• 防雷等级：第三类
• 接地方式：TN-S
• 强电 设计：电气照明,其它
• 弱电设计：视频监控系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

• 电气设计 说明
• 配电系统图
• 电话及信息综合布线系统图
• 有线电视系统图
• 闭路电视监控系统图
• 门禁系统图
• 一~四层照明布置图
• 一~四层应急照明布置图
• 一~四层插座布置图
• 一~四层网络、电话、电视布置图

附件详情

该项目为黑龙江省副产品物流园综合办公楼装修，地上四层，建筑高度为18.6米，建筑总面积2235平方米，现浇钢筋混凝土框架结构。设计范围：1、照明及动力系统；2、有线电视系统；3、电话系统；4、计算机网络系统；5、闭路电视监控系统。图纸共32张。

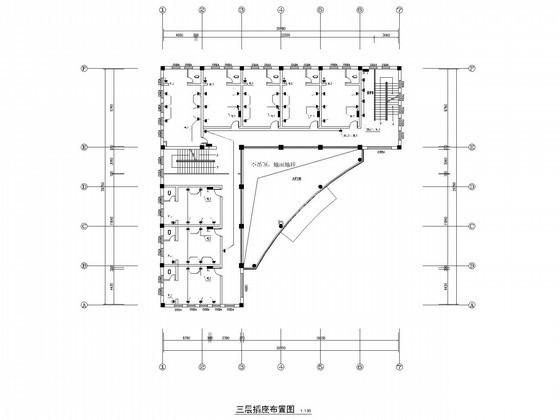

三层插座布置图

三层摄像机、门禁布置图

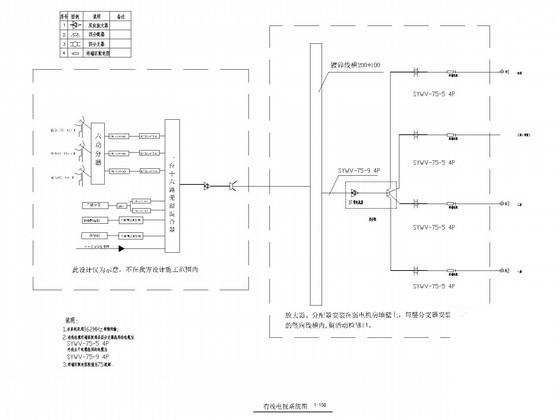

有线电视系统图

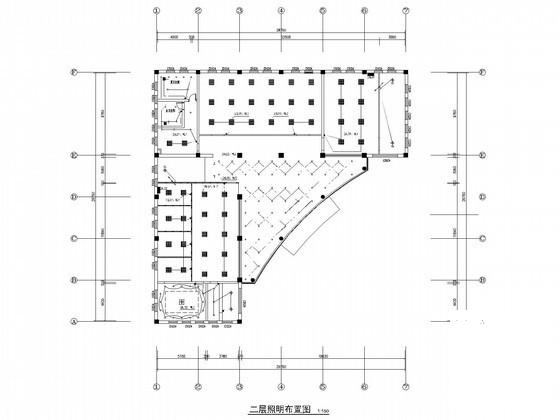

第 1 张图

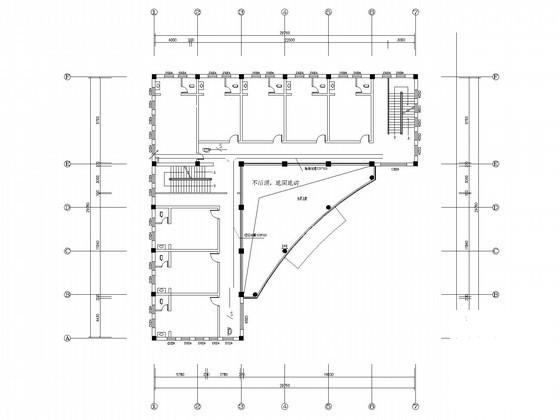

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-13 20:42:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
