一份2层高档小区售楼部结构CAD施工图纸（轻型门式刚架结构）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.40kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目是安徽某高档小区钢结构售楼部项目，地上两层，采用轻型门式刚架结构，抗震设防烈度为6度，场地为Ⅱ类，设计使用年限为10年，基础采用独立基础，设计等级为丙级。

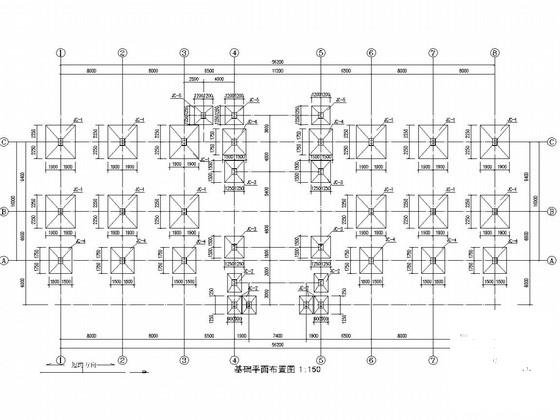

包括：钢 结构设计说明 ，土建 结构设计说明 ，基础短柱和基础梁布置图，基础平面布置图，锚栓平面布置图，夹层梁平面布置图，屋面檩条 平面布置图 ，柱间支撑布置图，刚架图等共计15张图。
6月。

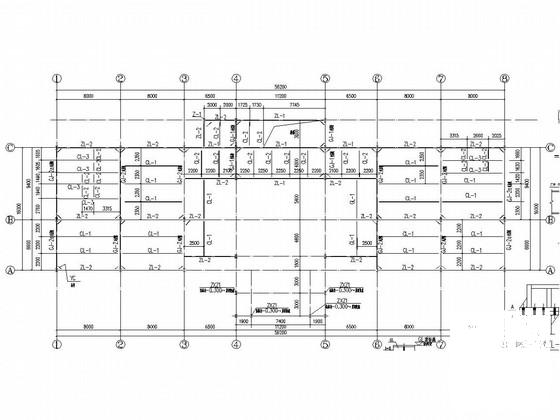

夹层梁平面布置图

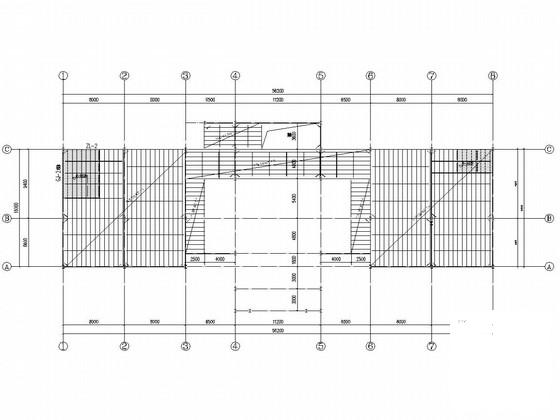

夹层钢楼承板布置图

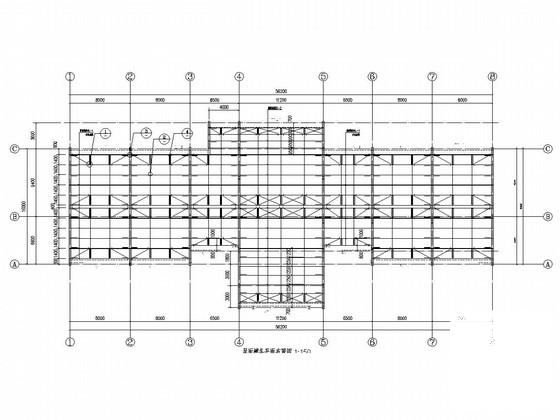

屋面檩条平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
