一份城市中心区3层幼儿园建筑施工CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 幼儿园规模：小型（5班以下）
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：山东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：1513.9平方米
• 建筑高度：9.9m
• 建筑地上层数：3层
• 设计效果图：无

附件详情

工程名称：济南文xx6号万x中心
工程地处山东艺xxx校区，文化东路以南，地块呈不规则L型，南北最宽处约230m，东西最宽处约206m。
建筑设计等级：二级
建筑使用功能：幼儿园。
建筑层数、层高及高度：地上3层，每层层高为：3.3米
建筑合理设计使用年限：50年
建筑耐火等级：二级。
抗震设防烈度：六度，设计基本地震加速度为0.05g
结构类型：框架结构。
建筑高度：9.9米，总建筑设计面积：1513.9平方米
建筑防水等级：屋面防水为二级。

总图

总图

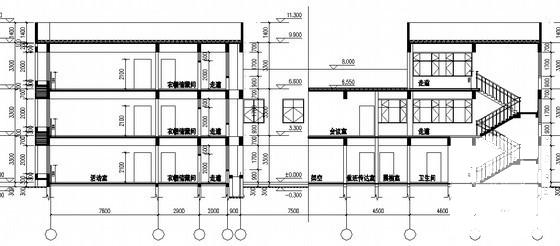

剖面图

总图

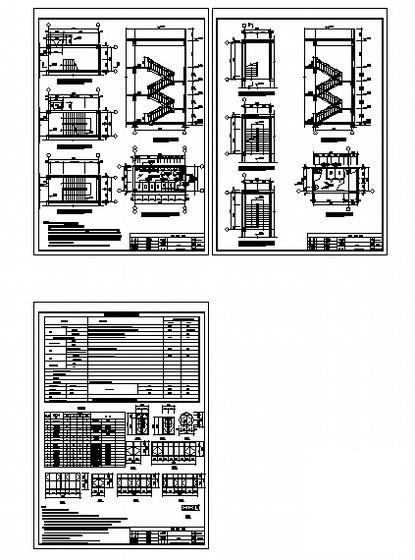

第 1 张图

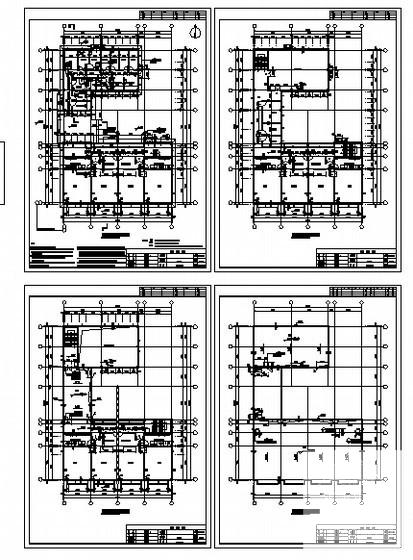

第 2 张图

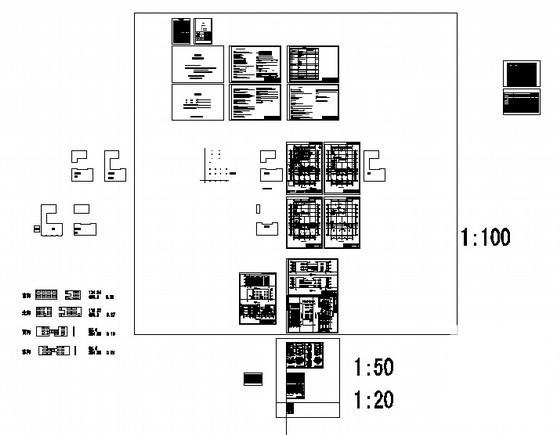

第 3 张图

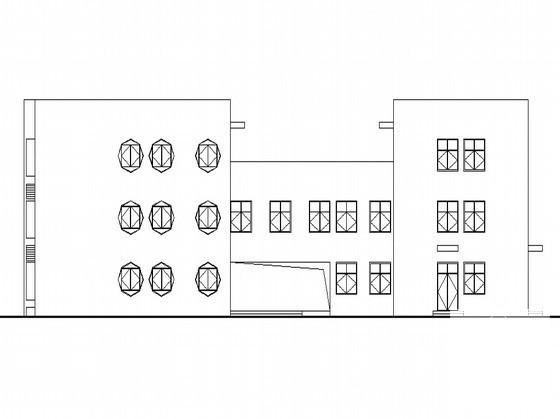

第 4 张图
