一份中式风格小区二期工程-阳光排屋建筑施工CAD图纸(3号、4号、9号楼)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 住宅类型（型体）：板式
• 商业：无
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：江苏
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：2457平方米
• 建筑地上层数：4层
• 设计效果图：无

附件详情

工程住宅建筑面积为2457平方米,车库为584平方米,阳台面积为193平方米.
工程主体为四层局部五层底部为车库,一~五层为住宅.
工程建筑类别三级，二级防火，使用年限为50年.

平面

总图

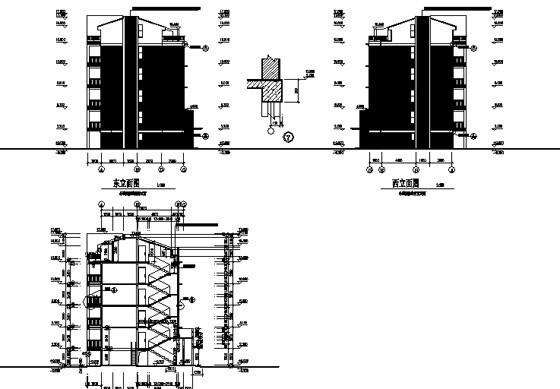

侧立面图

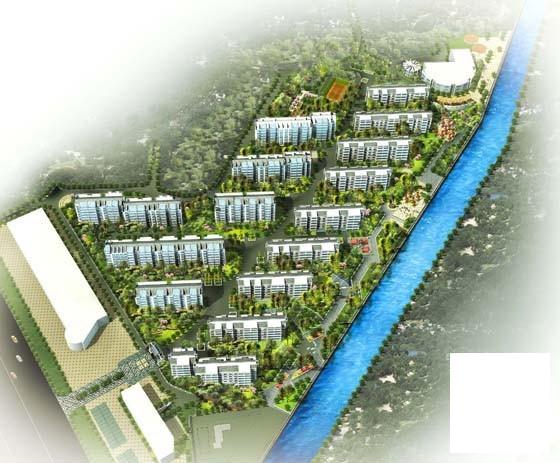

小区效果图

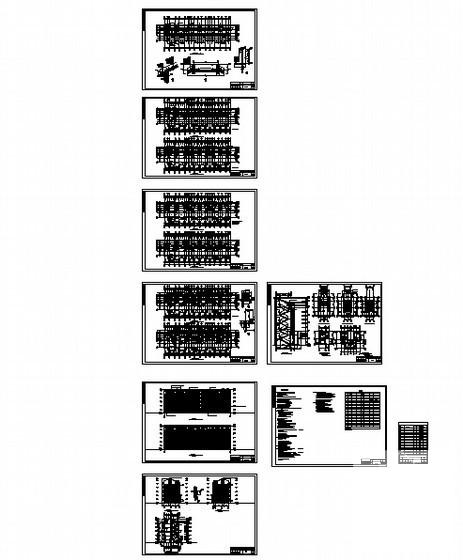

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
