一份烧结工程通廊结构CAD施工图纸(平面布置图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

图纸为：[云南]某烧结工程通廊结构施工图，主要包括：通廊设计图总说明、辊轴支座大样、 平面布置图 、屋面图、立面图、剖面图、楼面、屋面结构布置图 水平支撑布置图 节点详图 、HJ-1 HJ-2大样图、立面结构布置图、基础布置图 地脚螺栓布置图 挖孔桩大样共11张图纸。

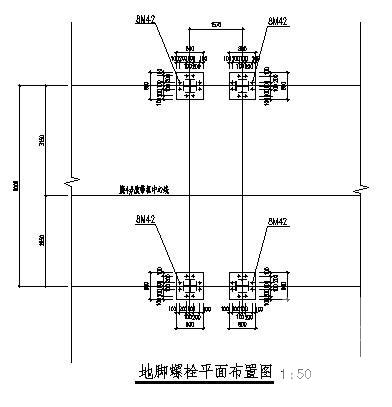

第 1 张图

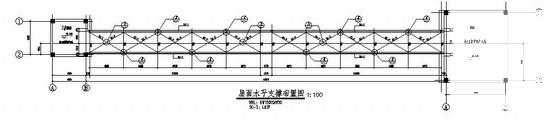

第 2 张图

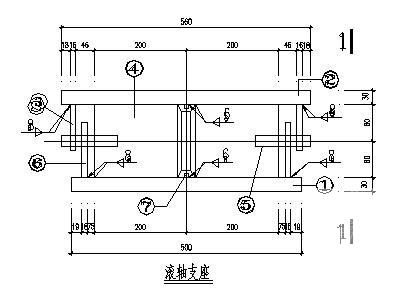

第 3 张图

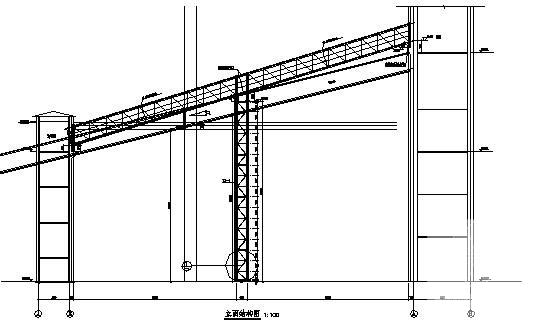

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
