一份欧式现代小区18层住宅楼建筑施工CAD图纸（2号楼）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 项目所在地：湖北
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：10008.31平方米
• 占地面积：546.58平方米
• 建筑高度：57.8m
• 建筑地上层数：18层
• 设计效果图：无

附件详情

工程为住宅楼，上部3个住宅单元，底部1层半地下商业网点，局部2层地下室，结构类型：剪力墙结构抗震设防烈度：6度
总建筑设计面积：10008.31平方米
建筑占地面积：564.58平方米
建筑高度：57.8米
建筑层数：14层（一单元），16层（二单元），18层（三单元）。

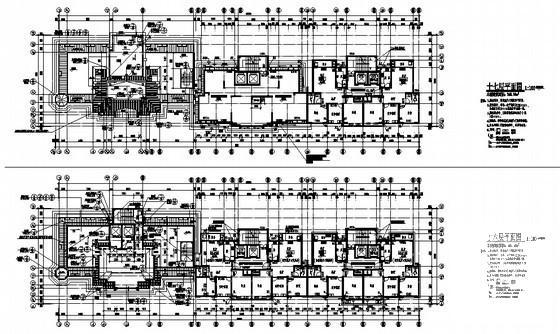

平面

总图

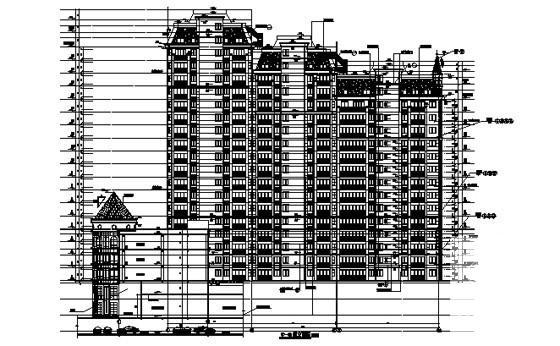

背立面

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
