一份私人住宅楼]4层砖混结构CAD施工图纸（建筑图纸）(平面立面剖面图)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：抗震不设防
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：11张
• 设计年代：近代

附件详情

该项目是某私人住宅项目，地上四层，砖混结构，建筑设计面积：655.72平方米，高度：12.65米，基础采用墙下条形基础，基础设计等级为丙级，非抗震。
结构图纸： 结构设计说明 ，基础图，基础详图，梁板图，建筑设计说明，平面立面剖面图，楼梯图，大样图等共计11张图。
分享投稿时间：近几年11月。

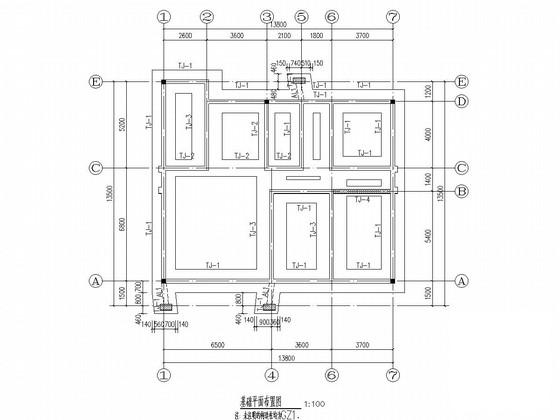

基础图

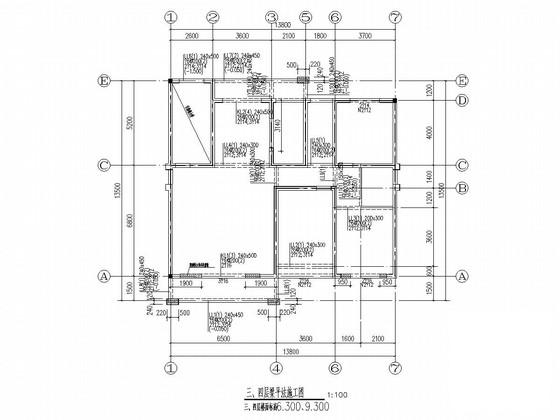

梁配筋图

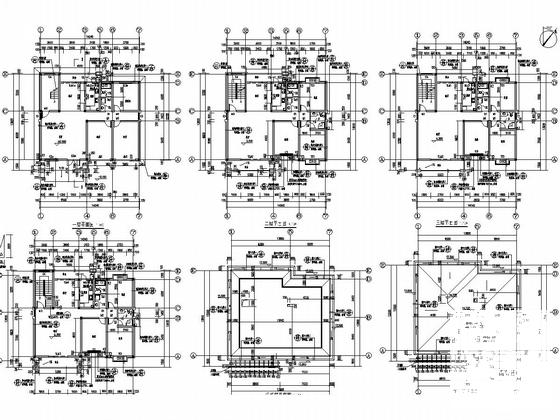

平面图

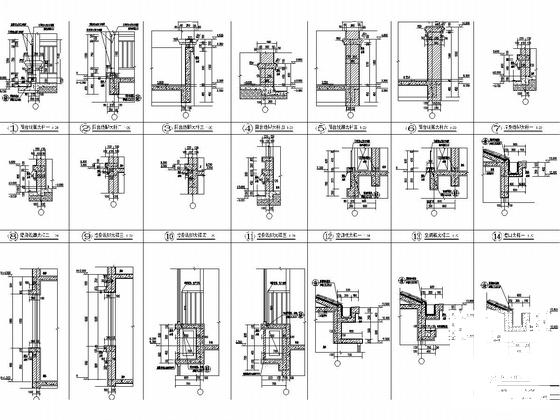

大样图

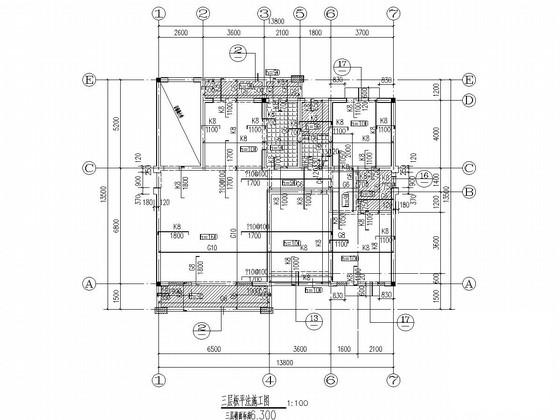

板配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
