一份7层砖混结构商住楼结构CAD施工图纸（带屋顶水池）(人工挖孔桩基础)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该项目是广西商住楼项目，地上7层，砖混结构，抗震设防烈度为6度，人工挖孔桩基础，基础设计等级为丙级。

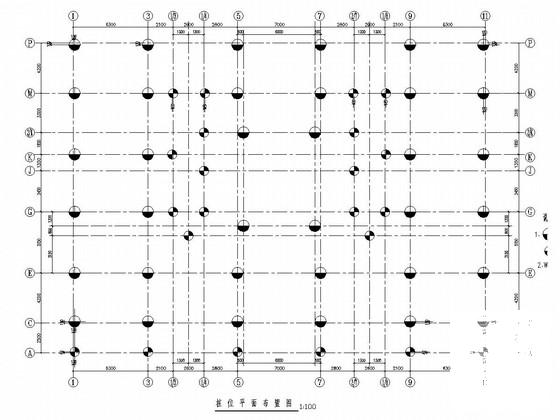

该资料包含：结构设计总说明，桩位布置图，桩详图，地梁结构图，柱布置图，楼板结构图，梁配筋图，屋顶水池结构图，楼梯图等共计13张图。

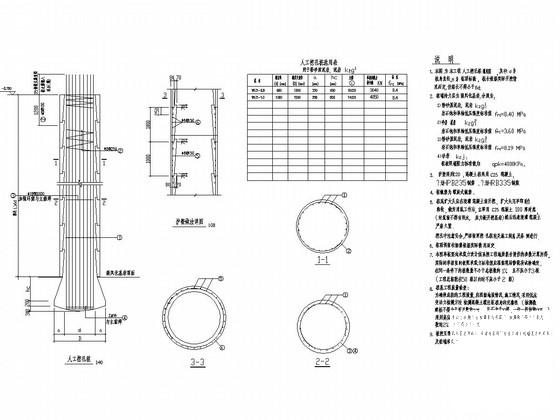

人工挖孔桩详图

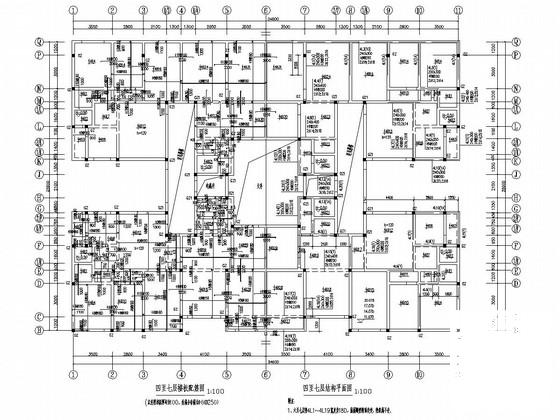

四至七层结构平面图

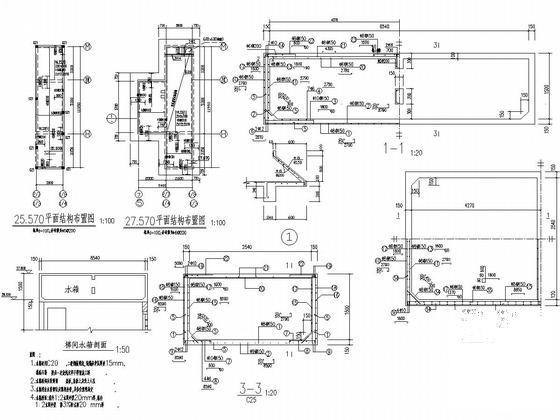

屋顶水池结构图

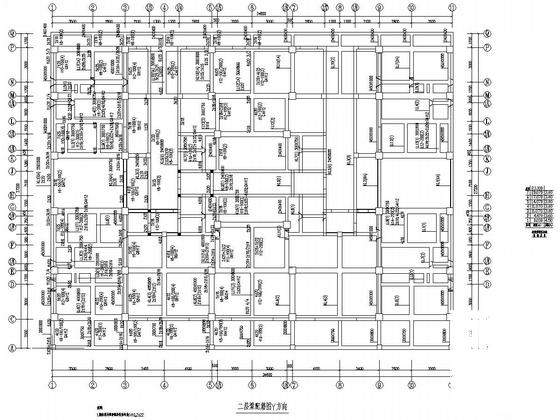

二层梁配筋图Y方向

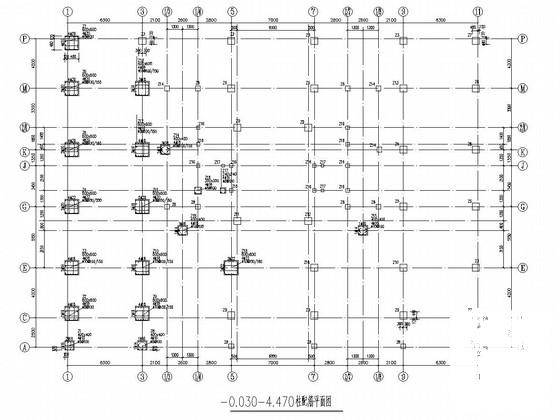

-0.030-4.470柱配筋平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-6 09:27:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
