一份7度抗震幼儿园砌体结构门卫室结构CAD施工图纸（建筑图纸）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：4张
• 设计年代：近代

附件详情

该项目为幼儿园门卫室，一层砌体结构，基础形式为毛石砼条形基础，抗震设防烈度为6度;(抗震构造措施7度)，门卫室占地面积为14.75平方米。

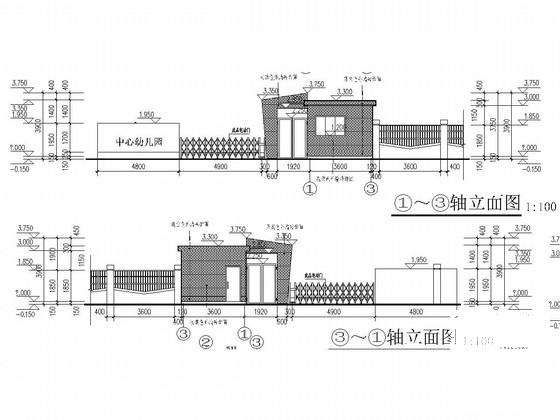

该资料包含：砌体结构设计总说明，基础设计说明，基础平面图，梁、柱 平面布置图 ，板平面图，构造柱及拉结筋大样；设计说明，平面图，立面图，剖面图，围墙图，共计4张图。
分享投稿时间：近几年10月。

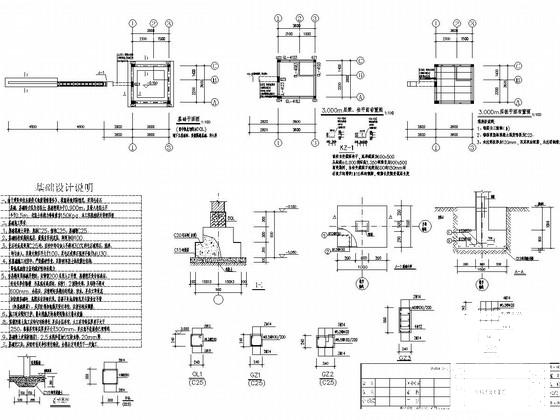

结构平面布置图

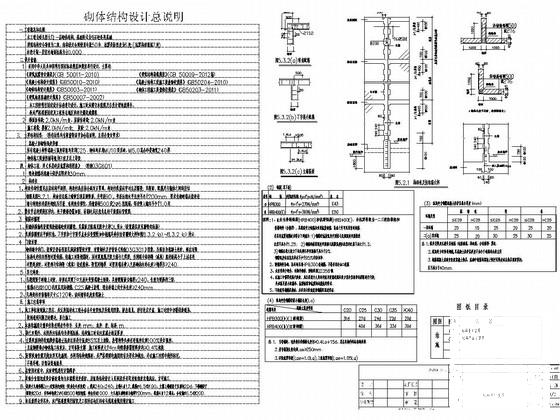

结构设计说明

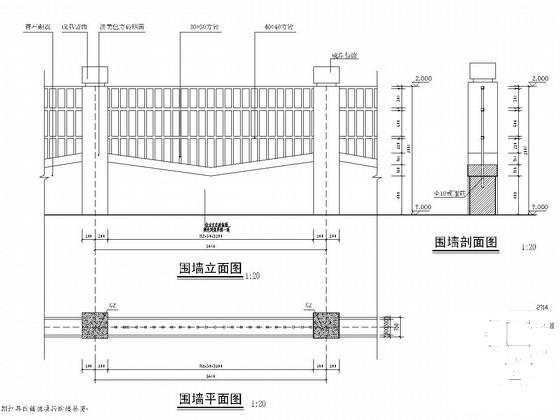

围墙平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
