一份26层财富广场建筑施工CAD图纸（135272.64平方面积）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 商业聚合形态：“线”型
• 建筑类别：商业综合体
• 建筑高度类型：高层建筑
• 图纸设计深度：施工图
• 项目所在地：内蒙古
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：40张
• 建筑设计面积：135272.64平方米
• 占地面积：6579.11平方米
• 容积率：5.09平方米
• 绿化率：35%
• 建筑高度：99.4m
• 建筑地上层数：26层
• 建筑地下层数：2层
• 地下室建筑设计面积：27080.01平方米
• 设计效果图：无
• 机动车辆停车位：864个

附件详情

使用功能：地下一层二层车库，A塔楼：1F~4F为商业，5F~15F为酒店，16F~26F为办公楼，B.C塔楼：1F~4F为商业，5F~26F为公寓楼，D塔楼1F~4F为商业，5F~26F为办公楼

资料包含：设计说明、做法表、立面图、剖面图、 节点详图

图5

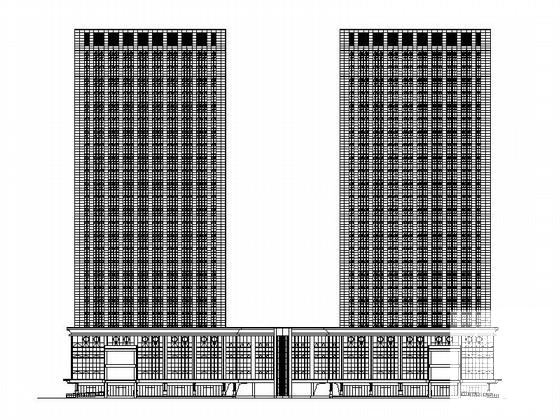

第 1 张图

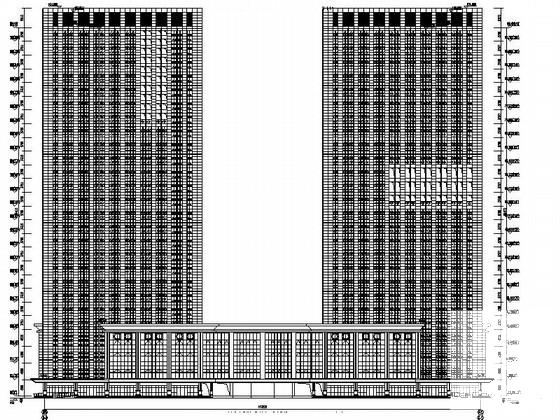

第 2 张图

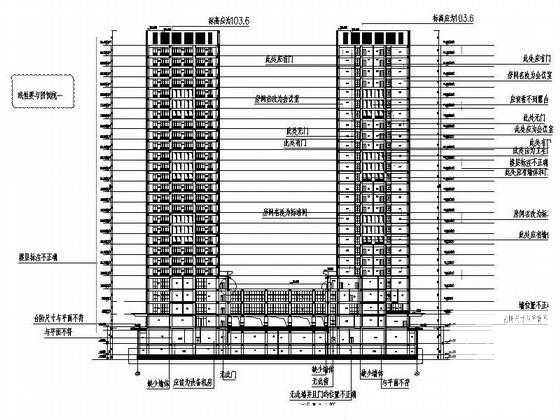

第 3 张图

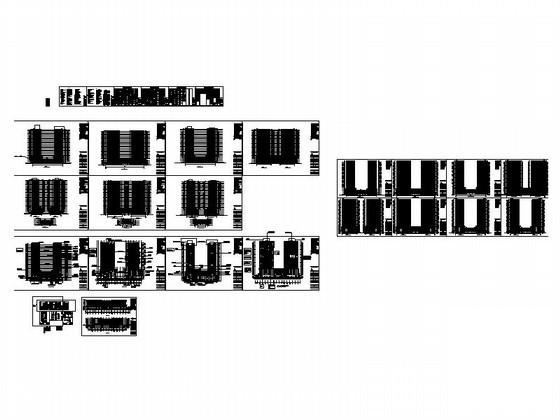

第 4 张图

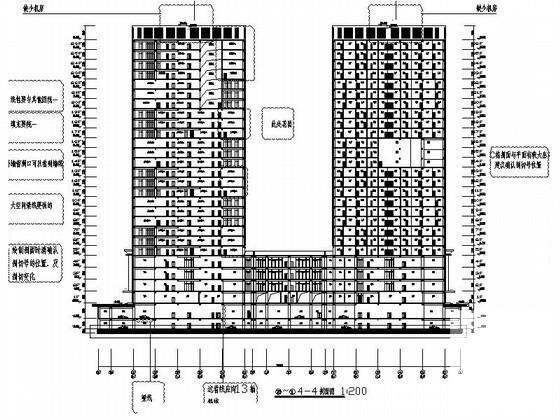

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
