一份两层砖混结构供电所办公楼结构CAD施工图纸（建筑图纸）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目为供电所的办公楼,该工程地上二层，一层建筑面积为240.74平方米,二层建筑面积为331.58平方米，总建筑面积为572.32平方米，结构体系为砖混结构，场地标准冻深0.5米，采用墙下条形基础，抗震设防烈度为7度。
结构专业该资料包含： 结构设计说明 ，基础图，一、二层结构布置图，梁配筋图，楼梯图。

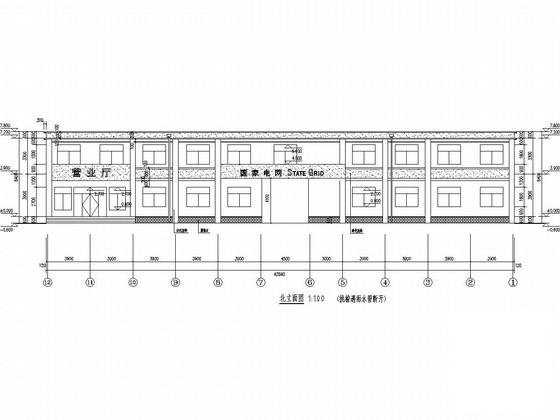

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图。
图纸共计15张。分享投稿时间：近几年3月。

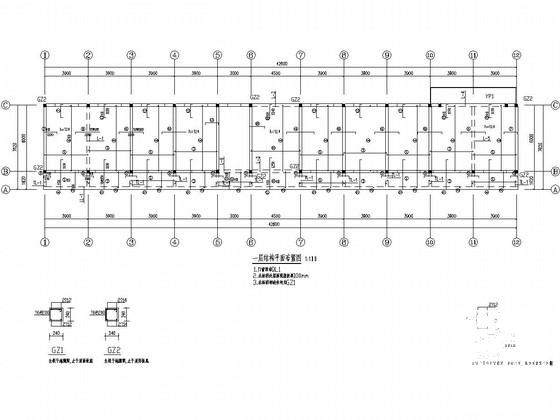

一层结构平面图

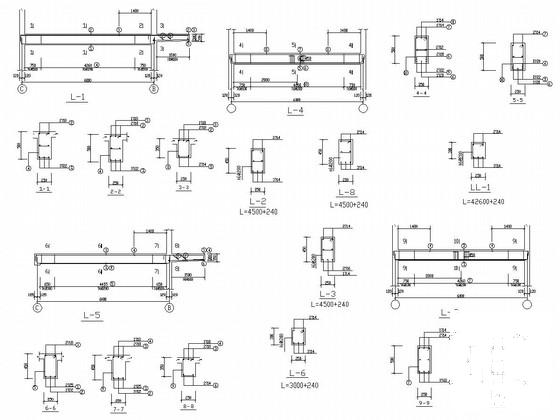

梁配筋图

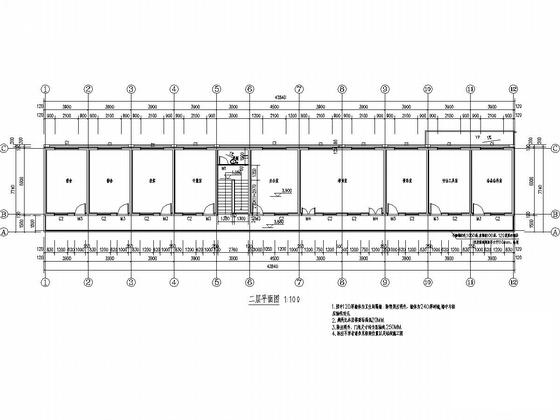

二层平面图

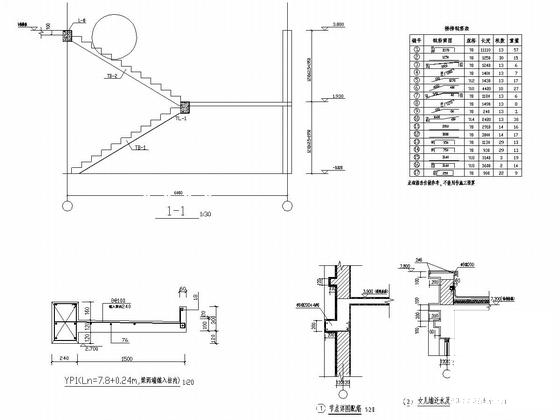

楼梯图

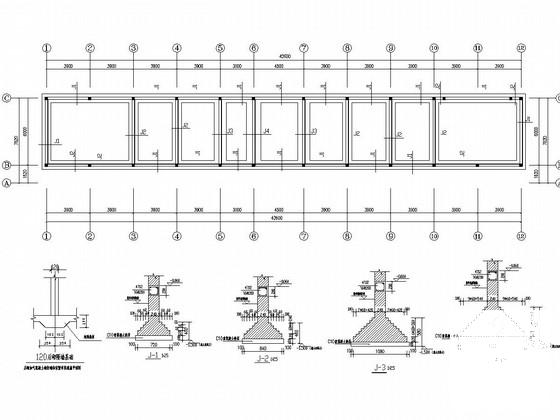

基础图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
