一份4层框架教学楼结构CAD施工图纸（建筑图纸）

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

四层教学楼 毕业设计 ，框架结构。包括建筑、结构设计总说明，基础图，柱图，梁图，板图，一榀框架图，楼梯图。还有相应的建筑图：平、立、剖。

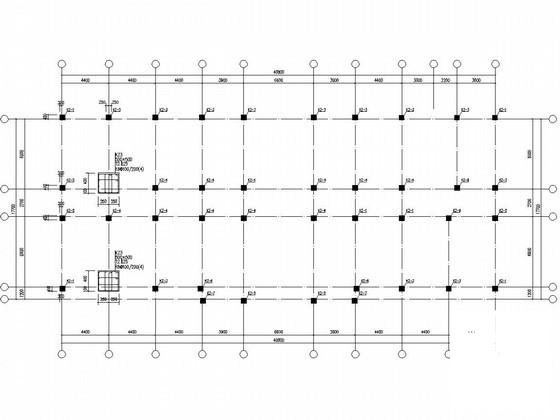

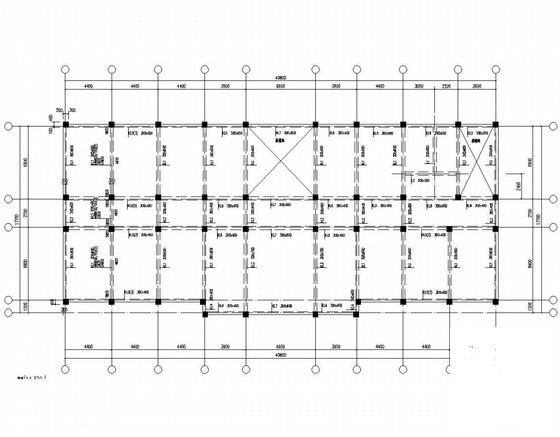

梁平法配筋图

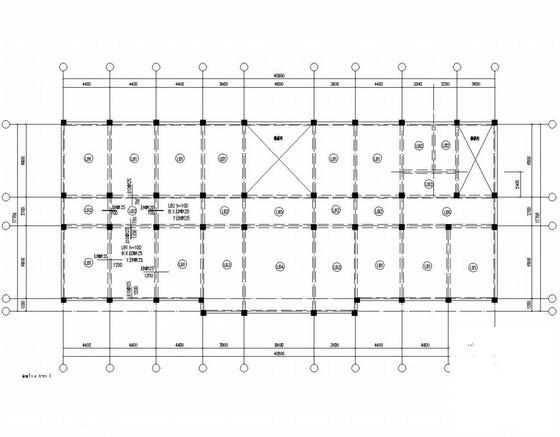

板平法配筋图

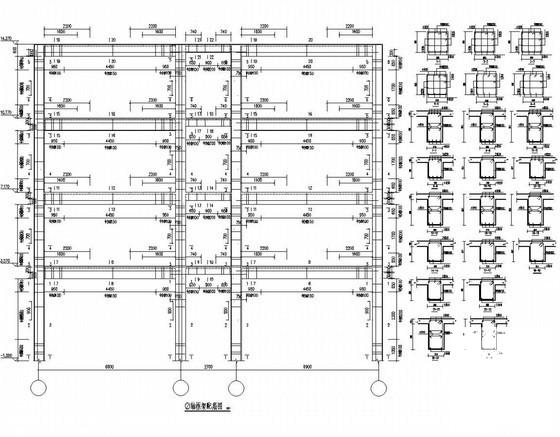

框架配筋图

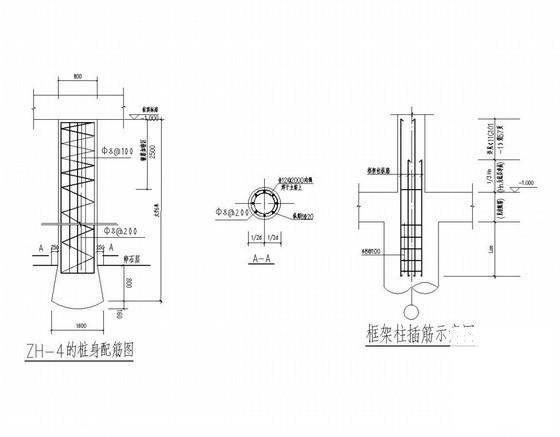

框架柱插筋示意图

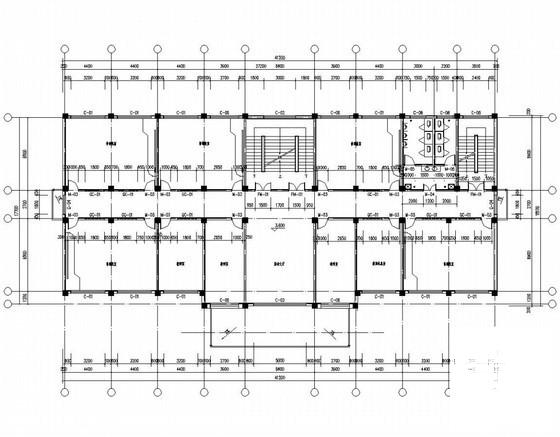

二层平面图

立面图

剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
