一份3层砌体结构服务所结构CAD施工图纸（6度抗震）(平面布置图)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

3层砌体结构，房屋总高度为9.900m
该资料包含：结构设计总说明，基础 平面布置图 ，梁配筋图，板配筋图， 楼梯详图 等。
共9张图纸。

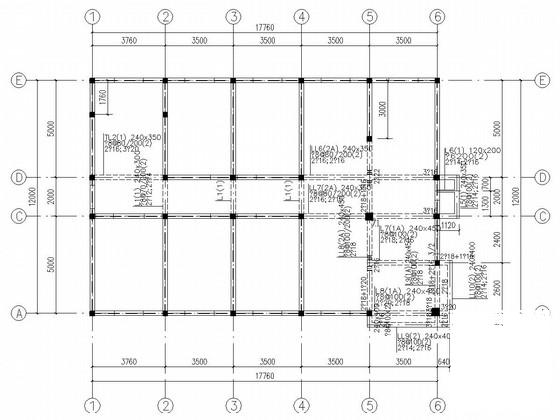

三层梁配筋图

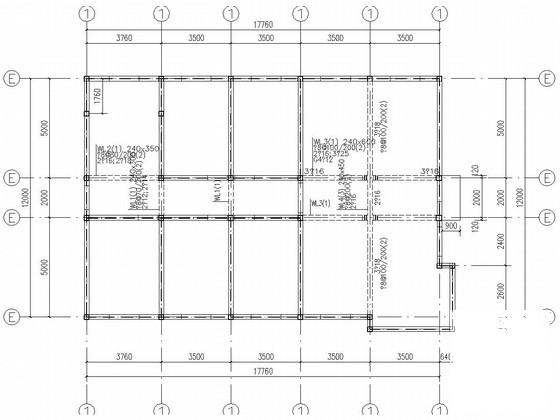

屋面梁配筋图

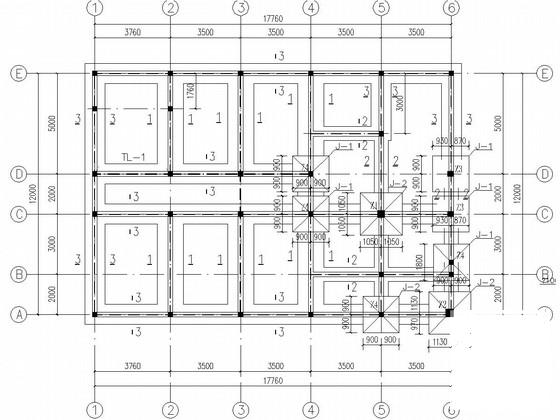

基础平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
