一份仿古四角亭及景观长廊结构CAD施工图纸(平面布置图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：园林建筑
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米

附件详情

结构设计总说明
牌坊柱结构 平面布置图
4.100m、4.700m标高牌坊梁结构配筋图
7-7剖面、8-8剖面
5.900m标高牌坊梁结构配筋图
2.950m标高长廊梁结构配筋图长廊、柱结构平面布置图
9-9剖面图、重檐亭基础平面布置图、重檐亭柱结构平面布置图
重檐亭柱结构平面布置图、JL2剖面图
重檐亭4.160m、3.800m、5.900m标高梁结构配筋图
13-13剖面、JL1剖面图
四角亭基础平面布置图、四角亭柱结构平面布置图
四角亭4.328m标高梁结构配筋图
3-3剖面图、JL剖面图、牌坊基础平面布置图

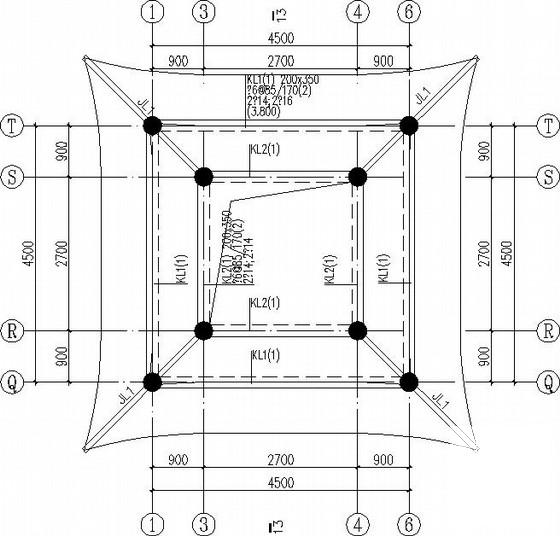

第 1 张图

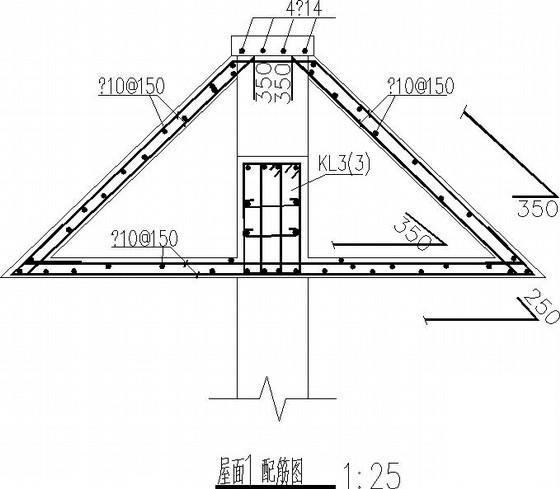

第 2 张图

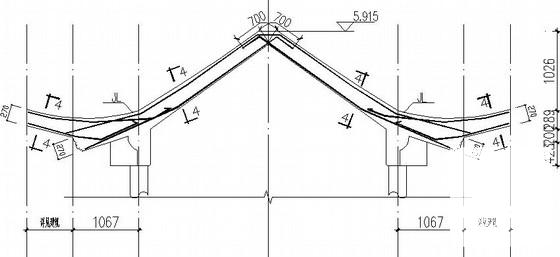

第 3 张图

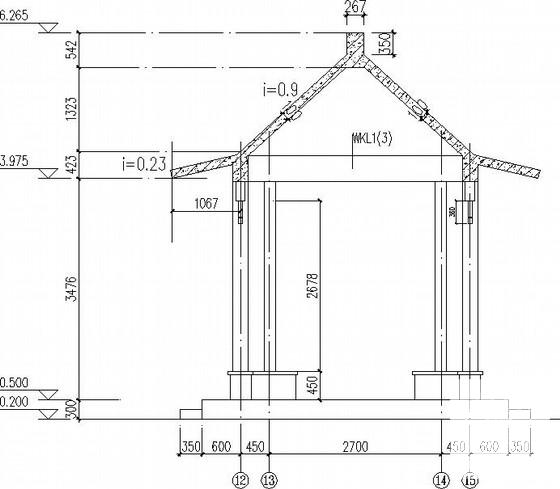

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
