风压：0.45kN/平方米
-
雪压：0.55kN/平方米
-
地下室功能：车库, 商业
-
参考图纸：40张
-
设计年代：近代
-
建筑类别：住宅, 商业
-
建筑高度类型：高层建筑
-
建筑地上层数：27层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架核心筒
-
基础形式 ：筏形基础, 桩基础
-
结构安全等级：二级
-
地基基础设计等级：甲级
-
抗震设防烈度：7度抗震
附件详情
该楼为框架-核心筒结构体系，基础采用CFG复合地基加平板式筏板基础，地上27层，地下2层，底部几层同大商业连在一起，为商业业态，结构上与大商业设逢断开，标准层为公寓楼，在标准层与商业楼层之间有一层2米高的设备层。为了避免在该楼层处出现薄弱层、软弱曾同时出现，把该楼层与主体结构脱开。标准层为了控制梁高，靠近核心筒区域采用变截面梁的形式，梁高仅为500高，在此项目中首次用变截面梁的形式解决了层高的问题，为该公司后期的其他项目开了个好头，可供其他类似的项目借鉴。
该资料包含：
结构设计说明
，水泥粉煤灰碎石桩布置图，底板
平面布置图
，墙柱布置图，结构布置图，板配筋图，梁配筋图，核心筒
楼梯详图
，楼梯图等共计40张图。
分享投稿时间：近几年4月。

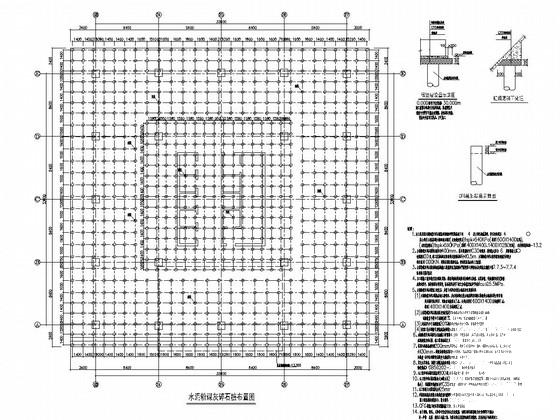

水泥粉煤灰碎石桩布置图

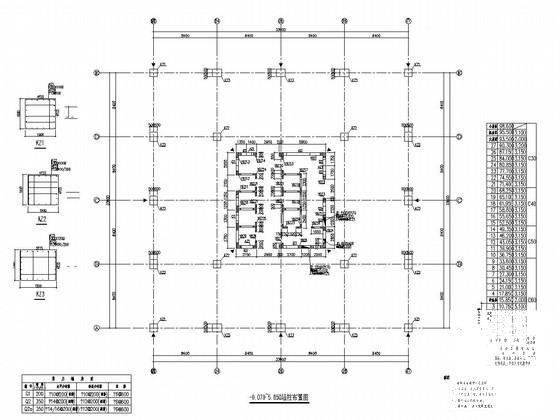

-0.070~5.650墙柱布置图

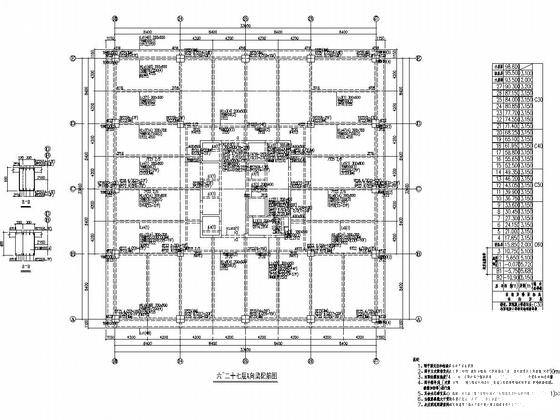

六~二十七层X向梁配筋图

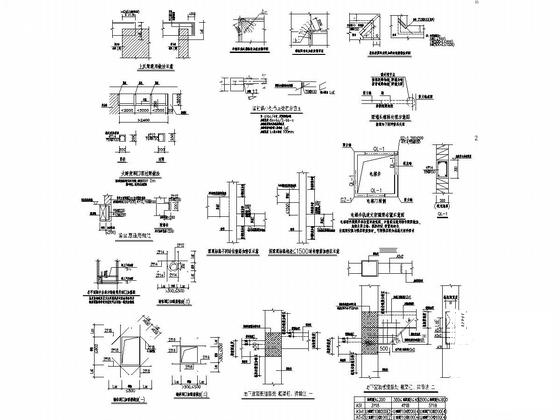

构造详图

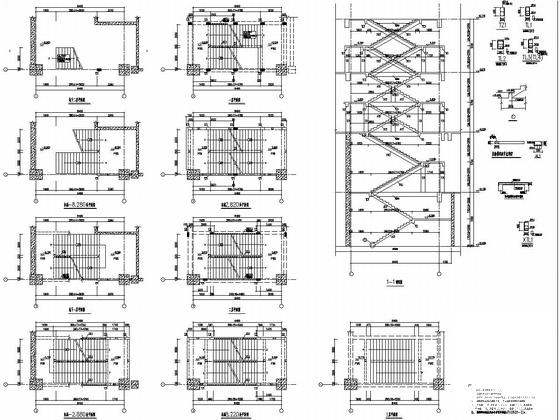

楼梯图
钢筋配筋表
大屋面结构布置及板配筋图
设备层结构布置图
