[CAD]国内郊区4层框架结构培训办公楼建筑及结构图纸(独立基础设计)

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-3-3 20:24:19 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 参考图纸:24张

附件详情

该项目是北京郊区某培训办公楼项目,地上四层,框架结构,本建筑物总建筑面积为5183.01平方米,建筑物檐口距地高度为14.400米,基础按独立基础设计,采用天然地基,8度设防。

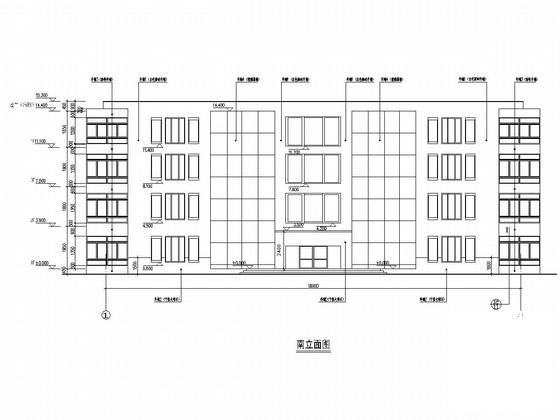

结构图纸: 结构设计说明 ,基础图,梁板柱图,楼梯图共计12张;建筑图纸:建筑设计说明,平立剖面图,楼梯图等共计12张图。

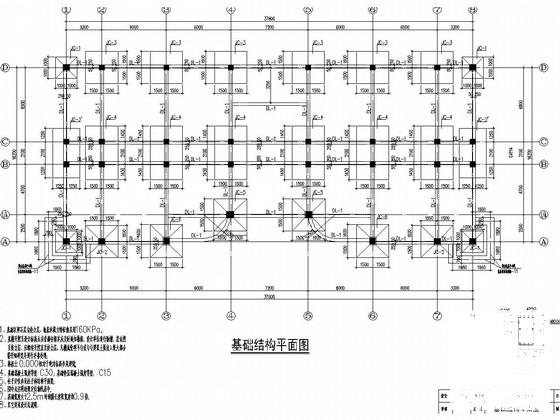

基础图

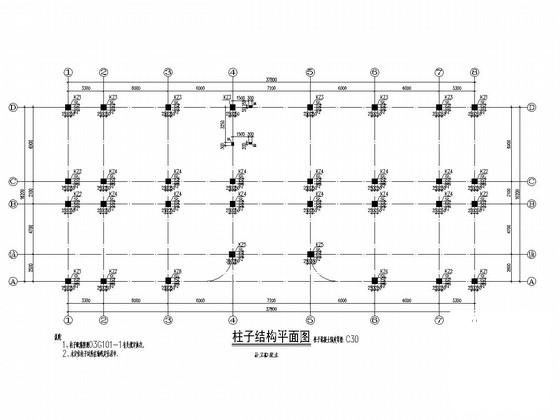

柱布置图

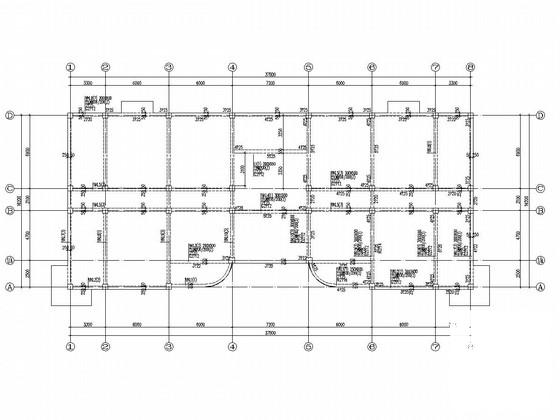

板配筋图

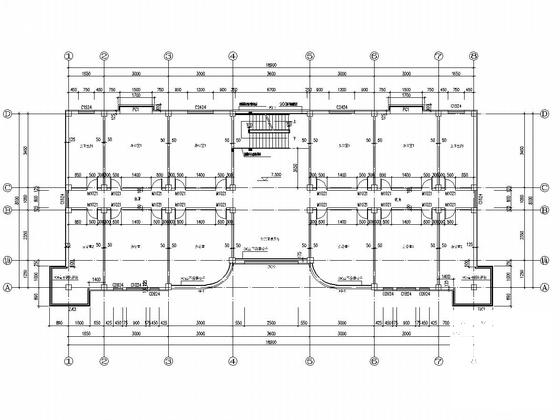

平面图

梁配筋图

建筑基础结构图 - 1
第 1 张图
建筑基础结构图 - 2
第 2 张图
建筑基础结构图 - 3
第 3 张图
建筑基础结构图 - 4
第 4 张图
建筑基础结构图 - 5
第 5 张图
建筑基础结构图 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-3 20:24:19上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在办公建筑专区发帖交流相关知识。

附件2099v11edfce1sc2weecsfcd2s.rar

1.54 MB

下载  售价: 100 积分    赚积分
