一份镇村委会商铺、办公楼、公厕设计（新手必看）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公, 商业
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构, 钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.30kN/平方米
• 设计年代：近代

附件详情

这设计院设计某镇村委会全套图纸，包含建筑图，结构图，效果图。新手或是正在学习结构设计pkpm的可以进行全面的模仿以及参照学习，了解结构设计的全部过程以及计算参数，同时，自己可以按照所提供的建筑图进行pkpm建模、stawe计算。
包括：框架结构商铺、办公楼建筑、结构图、pkpm模型，砌体结构公厕施工图、pkpm模型。
8月。

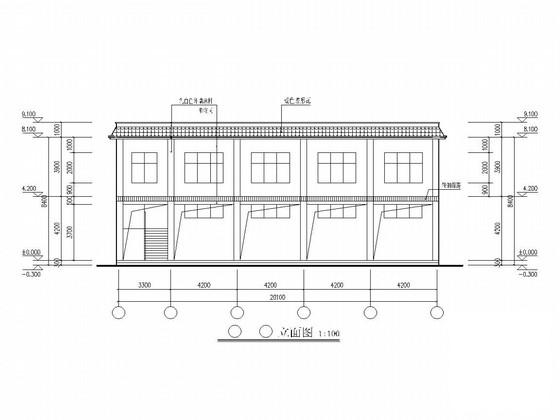

办公楼立面

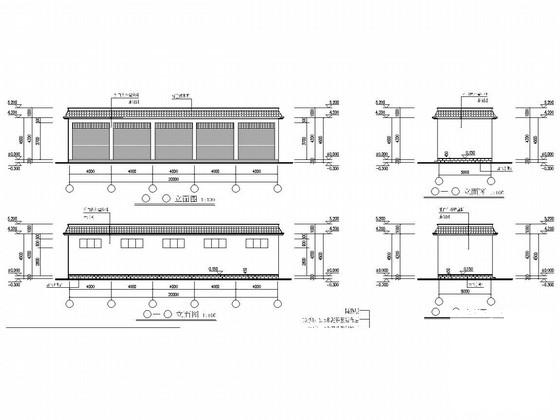

商铺立面

商铺基础图

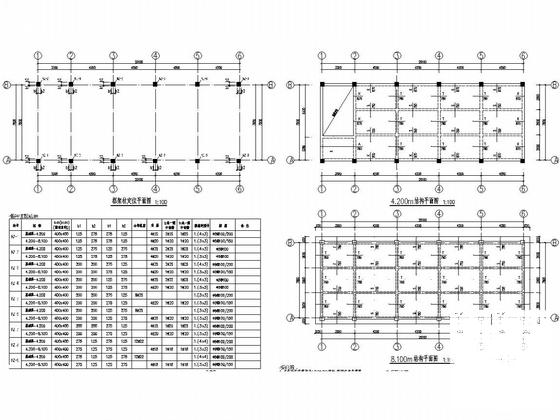

商铺板图

办公楼基础图

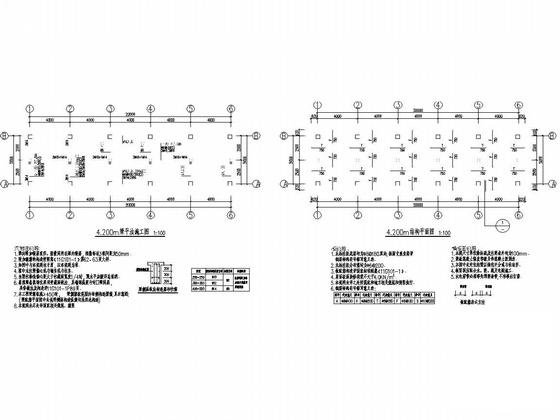

办公楼梁板图

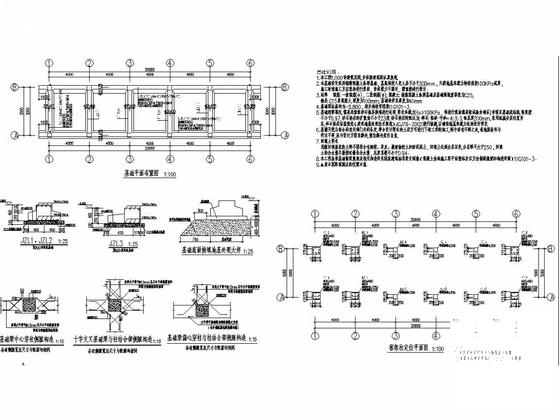

公厕基础图

公厕配筋图

公厕立面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-3 13:06:02上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
