[CAD]8层建筑给排水施工图纸与计算说明

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：综合建筑
• 建筑层数：高层建筑
• 建筑设计面积：11600平方米
• 建筑高度：40.5m
• 地上楼层：8层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水, 高位水箱, 气压设备供水
• 供水分区：两区
• 污废水排水体制：合流
• 设计内容：给水系统, 污水排水系统, 消火栓系统, 喷淋系统
• 参考图纸：20-50张

附件详情

本建筑总高度40.5米，建筑总面积11600平米，设计范围：室内外给水、污废水、雨水、消防栓消防、自动喷水灭火、灭火器配置等的施工图设计与配合。
包括详细到位的设计说明书。

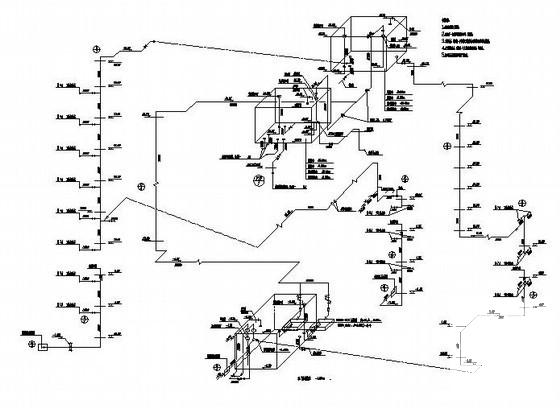

第 1 张图

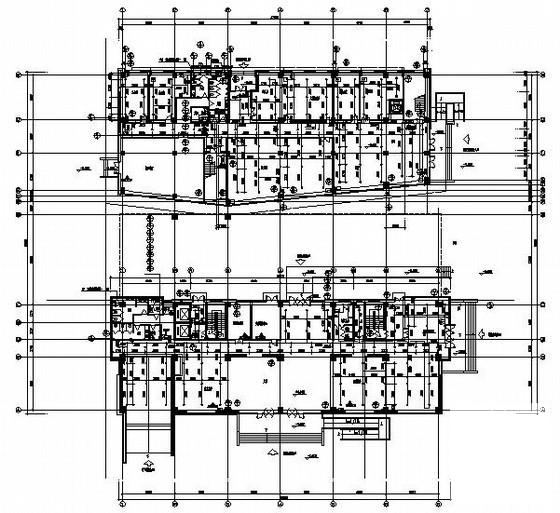

第 2 张图

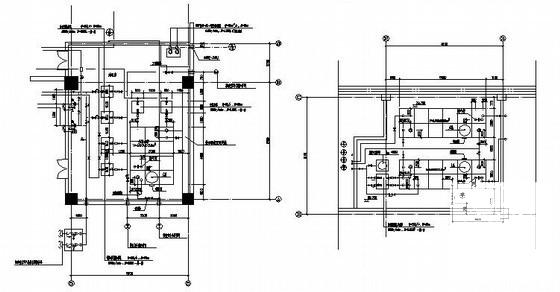

第 3 张图

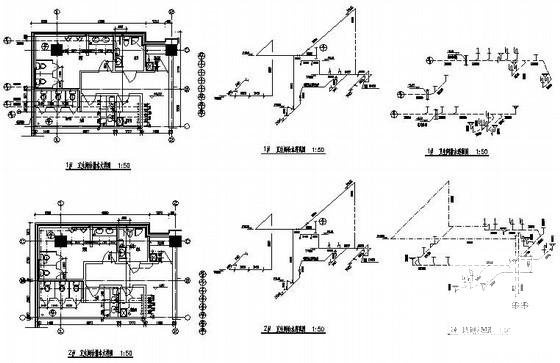

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
