一份脱硫塔顶棚和楼梯平台钢结构CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

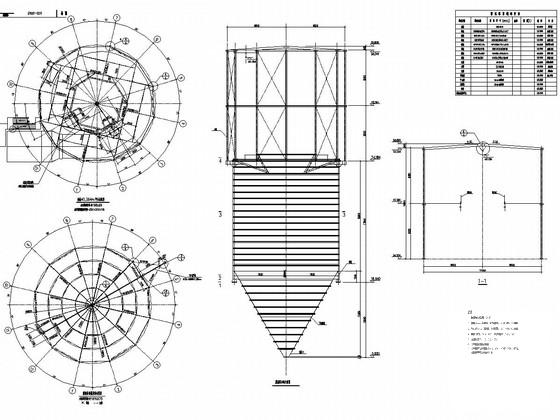

本图纸为脱硫塔顶棚和楼梯平台钢设计图，该资料包含：钢结构设计总说明，顶棚施工图，顶棚立面展开图及墙面檩条布置图，顶棚节点详图，节点详图，顶罐检修平台施工图，楼梯 平面布置图 及钢结构设计总说明，检修平台施工图，共计9张图。
分享投稿时间：近几年

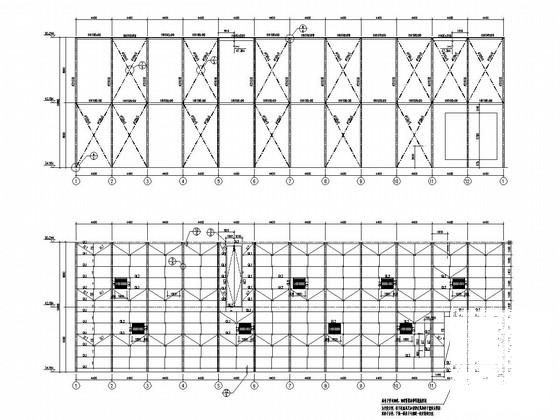

顶棚立面展开图及墙面檩条布置图

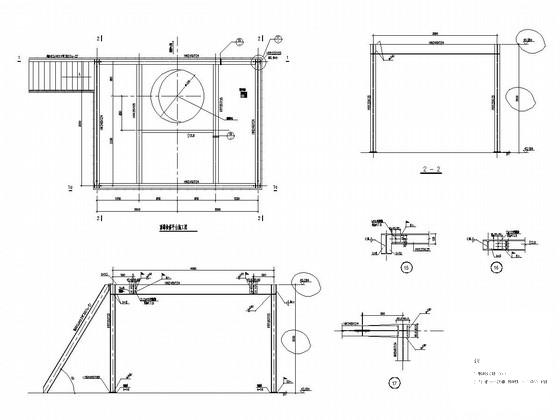

顶罐检修平台施工图

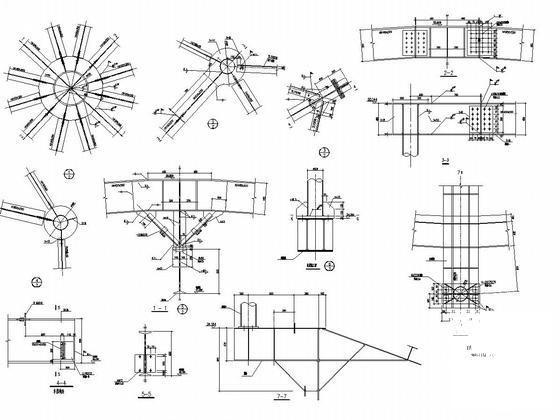

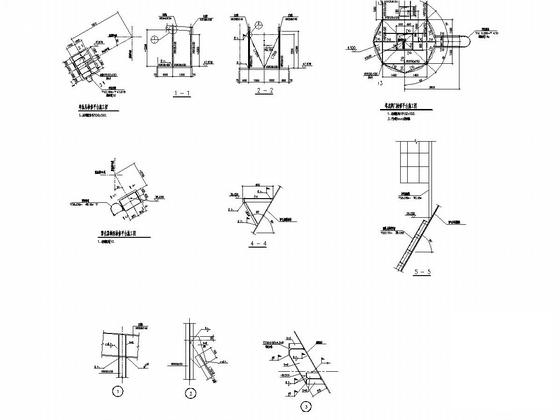

顶棚节点详图

检修平台施工图

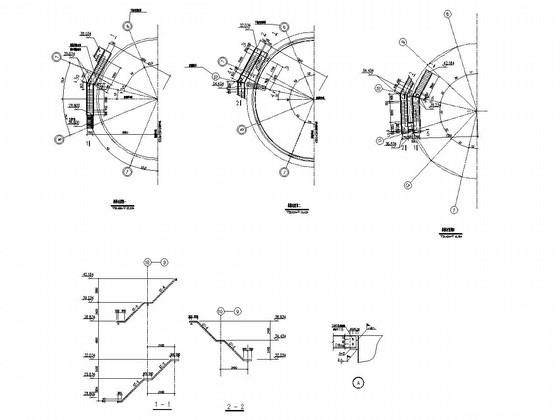

楼梯平面布置图及钢结构设计总说明
