一份轻型钢结构百货超市毕业设计方案优秀CAD施工图纸（建筑、结构图纸）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为苏州某轻型钢结构百货超市，采用门式刚架与钢框架组合结构，建筑面积为2586.84平方米，主体一层，门式钢架结构，局部采用轻钢结构，抗震设防烈度为6度。
包括：建筑设计总说明，总 ，平面图，建筑剖面图，构造节点详图，结构设计总说明，屋面结构布置图，刚架部分屋面支撑布置图，框架部分梁柱布置图，超市正、背立面结构布置图，组合楼板配筋图，结构部分连接节点大样图等共计19张图。
编制于2013年5月。

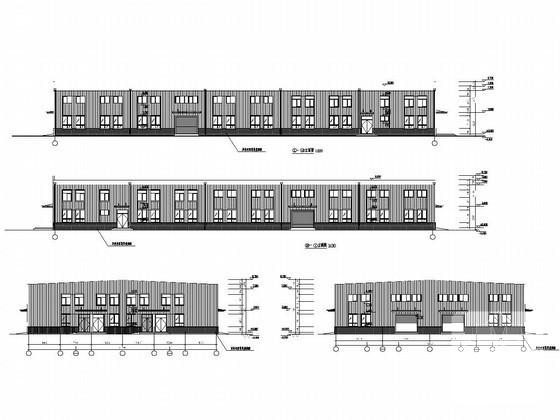

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
