[建筑方案图]9层度假公寓建筑dwg格式CAD图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为某九层度假公寓建筑方案图
工程建筑面积约为：5430平方米、建筑设计结构形式为：框剪结构、层数为：9层、高度为：32.2米
这份参考资料包括图纸说明、门窗表、各层建筑平面、立面、剖面图、楼梯间详图等，共15张图纸
设计功能包括：活动室、客厅、过道、客厅等。

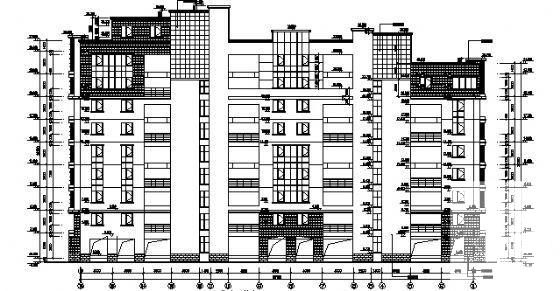

第 1 张图

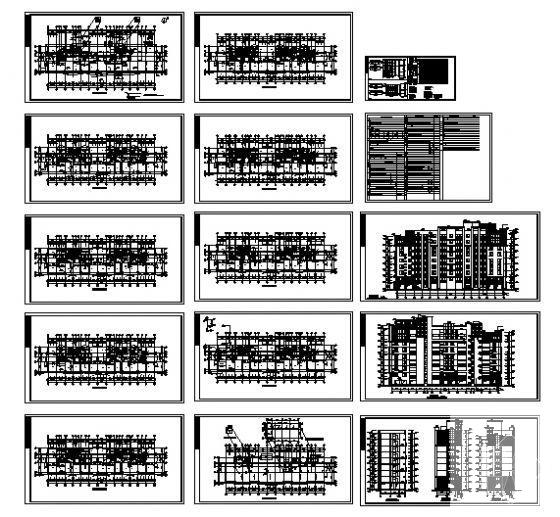

第 2 张图

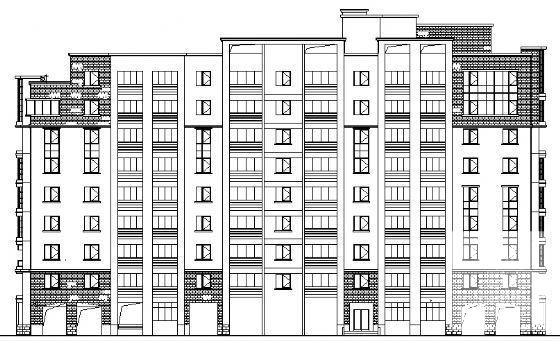

第 3 张图

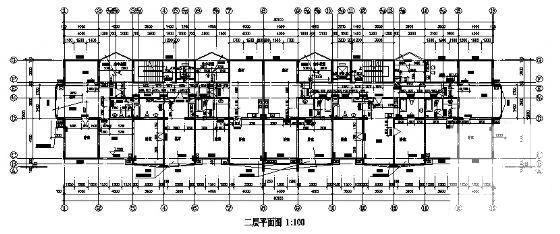

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
