[六层住宅楼]6层住宅楼建筑dwg格式CAD施工方案图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为某六层住宅楼 建筑施工 图
建筑设计面积：11771平方米，工程建筑设计结构形式为：砖混结构、层数为： 6层 ，建筑高度：18.8
这份参考资料包括图纸说明、各层建筑平面、立面、剖面图、楼梯间详图、墙身大样、檐口作法等，共13张图纸
设计功能包括：客厅、厨房、卧室等。

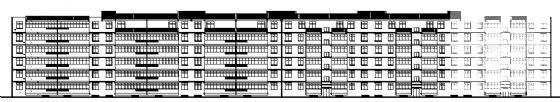

第 1 张图

第 2 张图

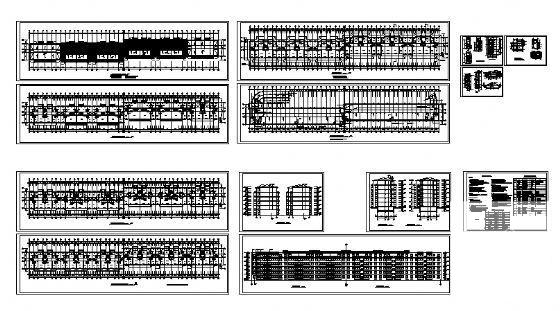

第 3 张图

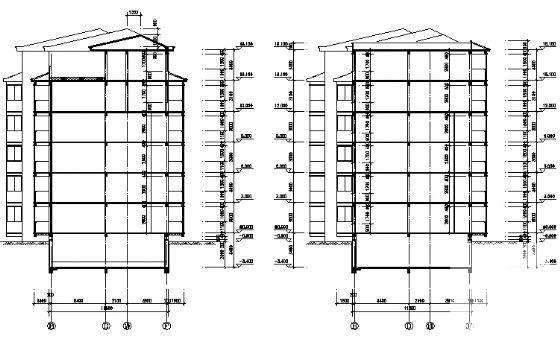

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
