一份13层住宅楼强弱电CAD施工图纸（电气设计说明）(火灾自动报警)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：13层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 项目所在地：新疆
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,有线电视和卫星接收系统

附件详情

• 1、电气设计说明
• 2、配电干线系统图
• 3、 配电箱系统
• 4、火灾自动报警及消防联动系统图
• 5、弱电系统图
• 6、呼叫系统图
• 7、避雷平面图
• 8、 弱电平面图
• 9、电气平面图

附件详情

该项目位于新疆，地下两层，地上13层，功能为二类高层居住建筑。
设计范围包括配电系统，动力系统，照明系统，接地系统，火灾自动报警系统，有线电视系统。
该附件，总共8张.

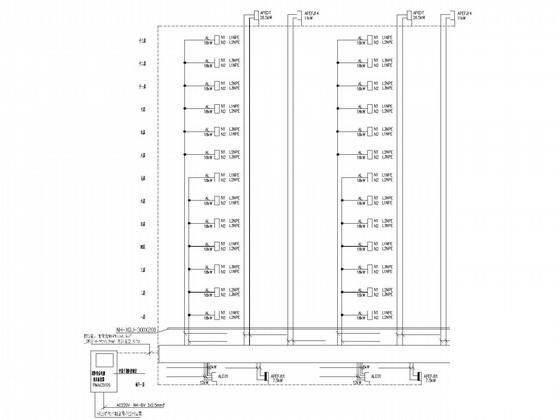

配电干线系统图

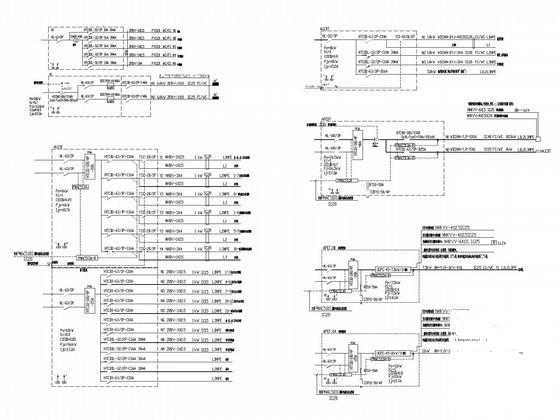

配电箱系统图

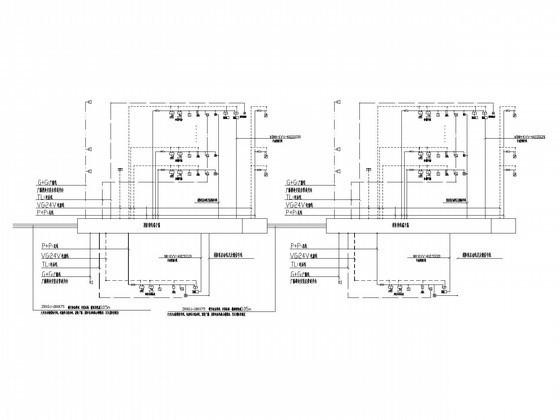

火灾自动报警及消防联动系统图

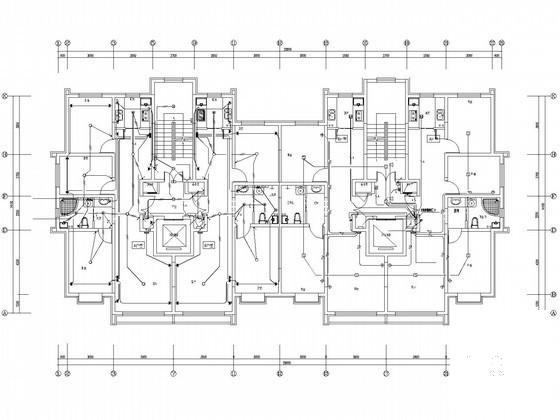

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
