一份6层钢筋混凝土结构住宅楼电气CAD施工图纸（电气设计说明）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 项目所在地：吉林
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

• 1、电气设计说明
• 2、结线系统图
• 3、弱电示意图
• 4、 照明平面图
• 5、总等电位联结及接地平面图
• 6、干线平面图
• 7、插座平面图
• 8、屋顶 防雷平面图
• 9、 弱电平面图

附件详情

该附件是[吉林]住宅楼电气施工图11张。
.建筑概况：该项目建筑类别为三类建筑 为六层 所有楼板均为现浇,建筑设计结构形式为砖混结构,基础形式为桩基础.。
设计范围:该项目设计内容包括照明 ,防雷接地 ,有线电视 ,电话 ,网络 ,对讲系统等 ,其中弱电系统仅预留管路。
，总共11张。

弱电平面图

弱电示意图

接线系统图

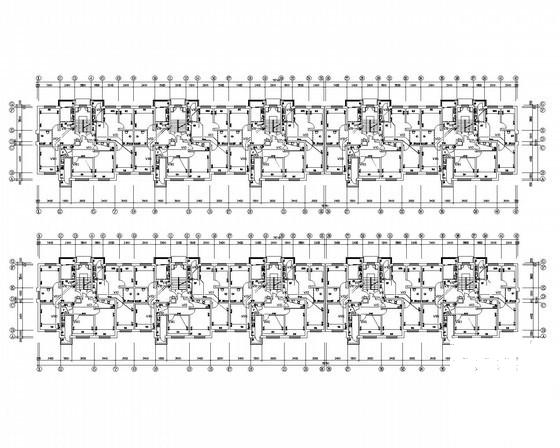

第 1 张图

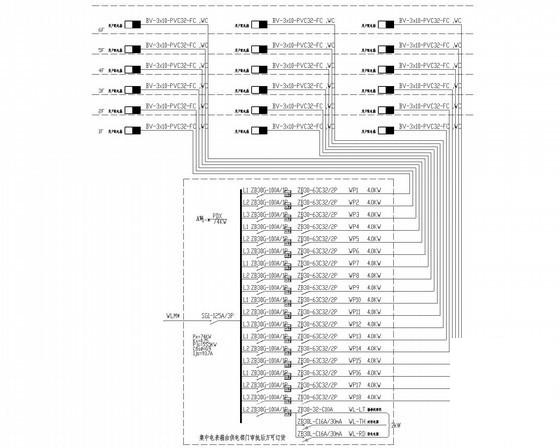

第 2 张图

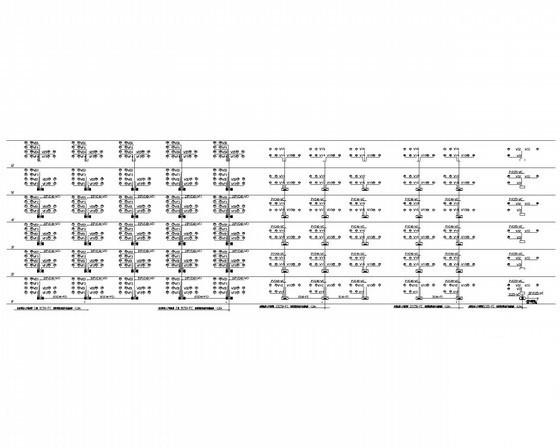

第 3 张图

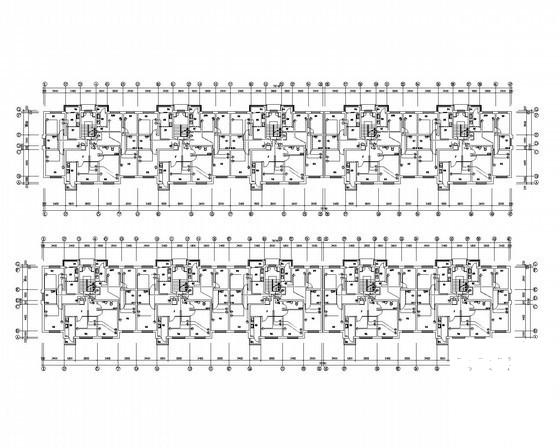

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
