[七层住宅楼]小型精美7层住宅楼建筑dwg格式CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该资料为某七层住宅楼建筑方案图
工程建筑建筑设计结构形式为：砖混结构、层数为：7层、高度为： 21.4米
这份参考资料包括门窗表、各层建筑平面、立面、剖面图、楼梯间详图、墙身大样、檐口作法等，共7张图纸
设计功能包括：餐厅、起居室、卧室等。

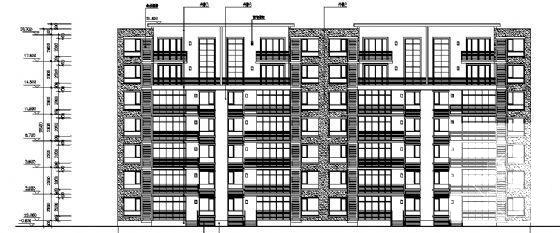

第 1 张图

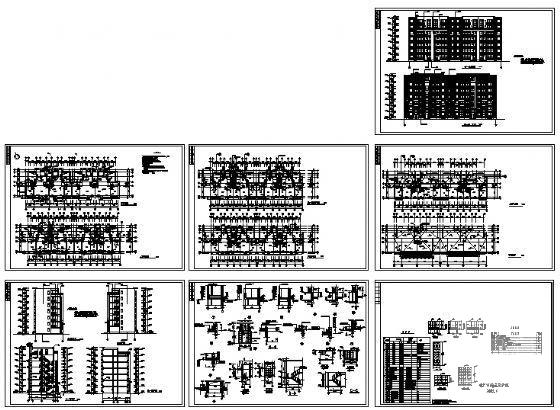

第 2 张图

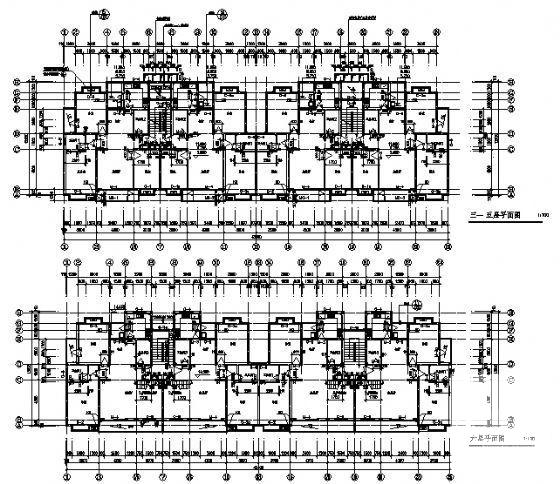

第 3 张图

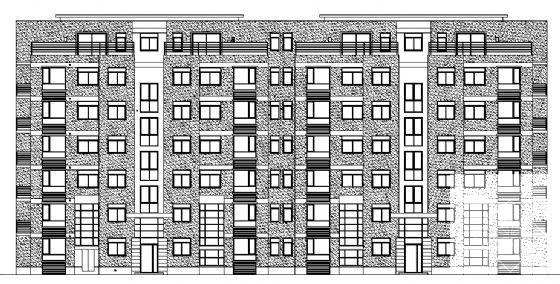

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
