一份卧式贯流机组800kw水电站厂房CAD施工图纸（总）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

卧式贯流机组800kw水电站厂房施工图，包含建筑施工图、结构施工图及机组基础，其中： 建筑施工 图8张、结构施工图53张、机组基础6张，全套图纸共计67张。
说明：
1、图中尺寸桩号、高程以米计，其它尺寸均以毫米计；
2、砼强度等级：除图中特殊标明外均为C20F300W4;钢筋 （Ⅰ）级， （Ⅱ）级；
3、基础底面须置完整岩石上，若局部建基面低于建筑物基础底面或有溶槽、溶隙等，
采用C10块石回填；
4、钢筋搭接采用焊接，单面焊时焊缝长度为10d，双面焊时焊缝长度为5d；
5、凡图纸及本说明未详尽处，均严格按国家有关现行规范、规程和规定执行。
共67张图纸，

图5

图6

图7

图8

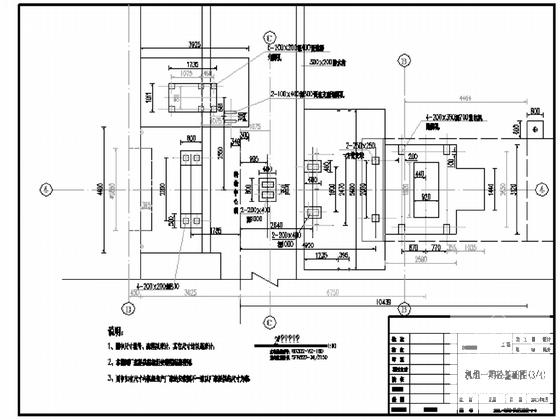

第 1 张图

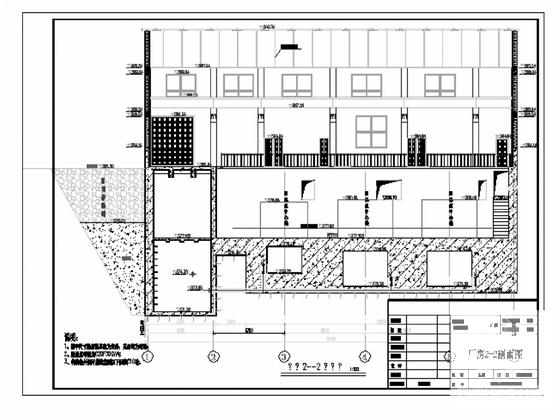

第 2 张图

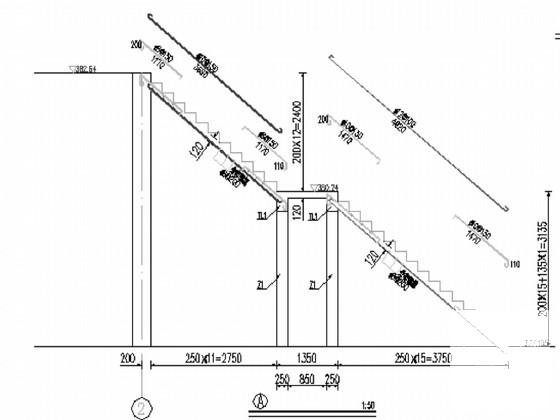

第 3 张图

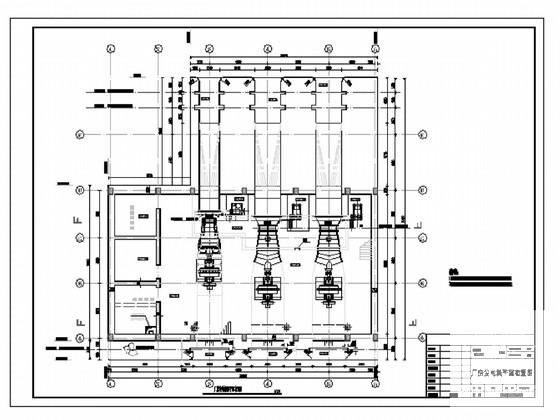

第 4 张图

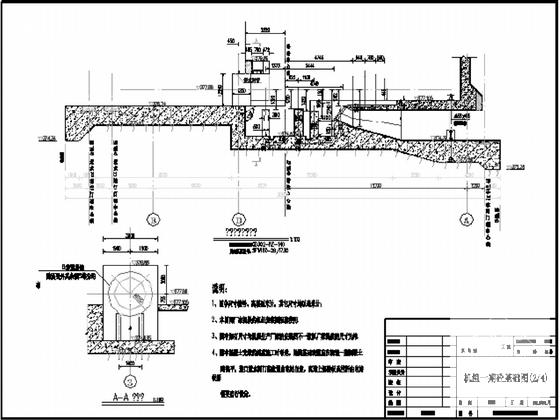

第 5 张图

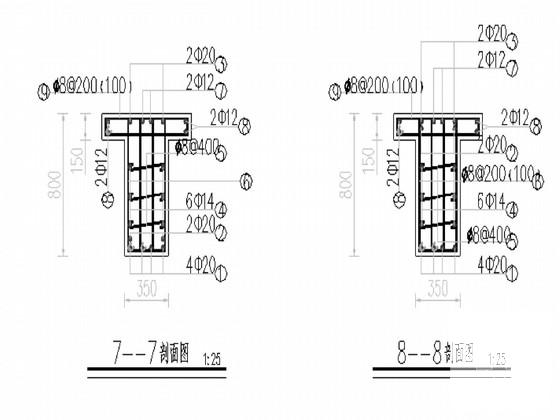

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
