建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：6层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.55kN/平方米
-
雪压：0.50kN/平方米
-
地下室功能：车库
-
参考图纸：18张
-
设计年代：近代
附件详情
该项目是辽宁某经济开发区住宅项目，地上六层，地下一层，剪力墙结构，高度18.3米，抗震设防烈度为7度，场地Ⅱ类，人工挖孔桩基础，基础设计等级为丙级。

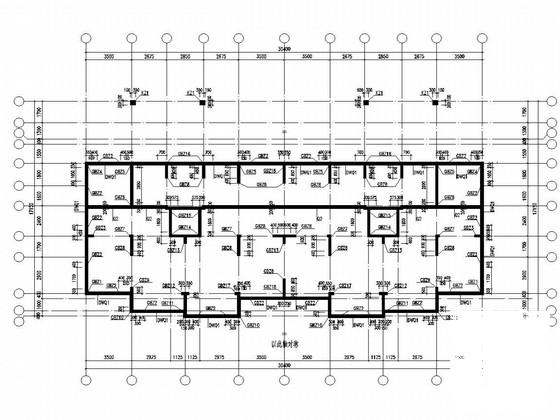

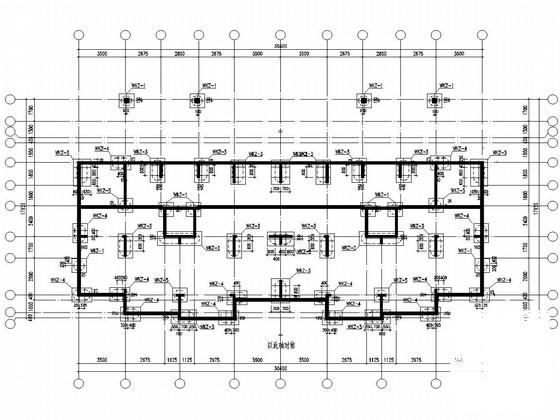

包括：结构设计总说明，挖孔桩平面布置图，底板及基础梁平面布置图，剪力墙平法施工图，剪力墙柱表，坡屋面剪力墙平法施工图，梁、板平法施工图，屋面梁平法施工图，剪力墙预留洞口，套管
平面布置图
，
楼梯详图
等共计18张图。
12月。

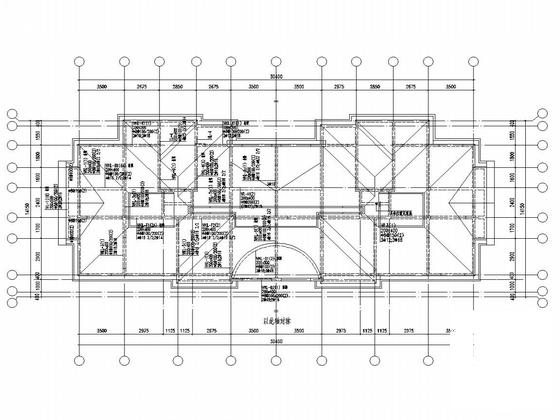

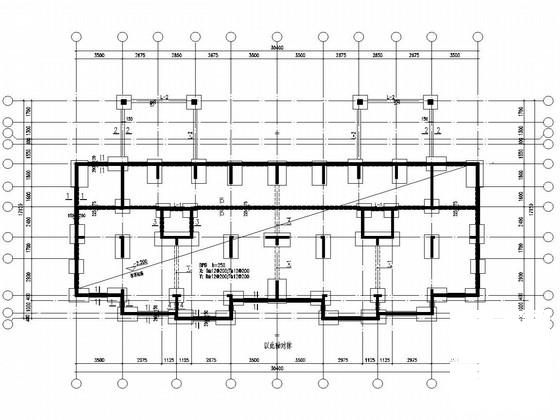

底板及基础梁平面布置图
梁板平法施工图
屋面梁平法施工图

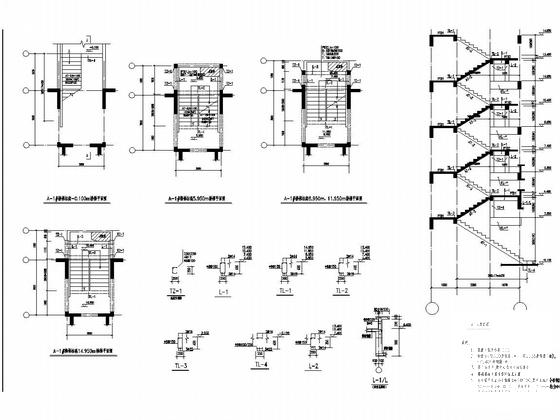

楼梯详图

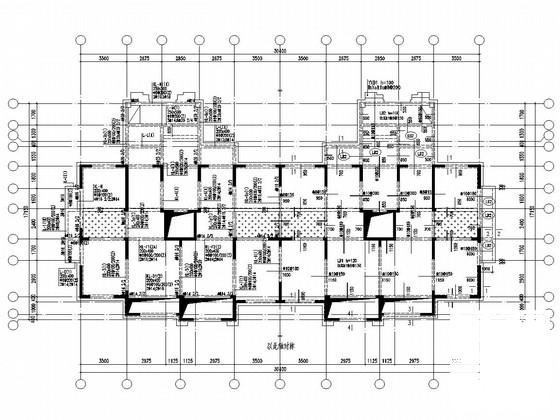

剪力墙平法施工图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
