[CAD]17层剪力墙住宅楼结构设计图纸(筏板平面配筋图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：17层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 结构最大跨度：4.5m
• 抗震设防烈度：6度抗震
• 风压：0.55kN/平方米
• 地下室功能：车库
• 参考图纸：27张
• 设计年代：近代

附件详情

该项目地下一层、地上十七层（局部出屋面）为综合住宅楼，全现浇剪力墙结构，采用钢筋砼筏板基础;结构平面呈一字型。结构主体高度为51.350m。这份参考资料抱括：结构设计总说明、筏板平面配筋图、 地下室墙身布置图、地下室构造边缘构件配筋表、地下室顶梁平面配筋图、地下室顶连梁平面配筋图、地下室顶板配筋图、……屋面机房层墙身布置图、机房层顶梁板平面配筋图1~6号楼梯配筋图等一共27张图纸。

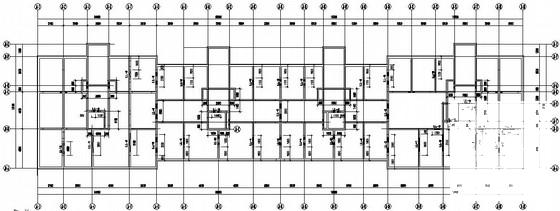

图2

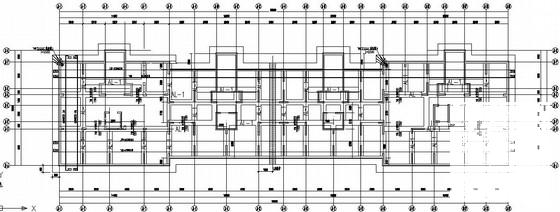

图3

总缩略图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
