11层剪力墙住宅楼结构设计CAD施工图纸(平面布置图)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：11层
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：独立基础,筏形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

结构设计总说明、基础平法施工图、剪力墙平面布置图、坡屋面剪力墙 平面布置图 、梁、板平法施工图、阁楼层梁、板平法施工图、坡屋面梁、板平法施工图、 楼梯详图 共21张图纸。

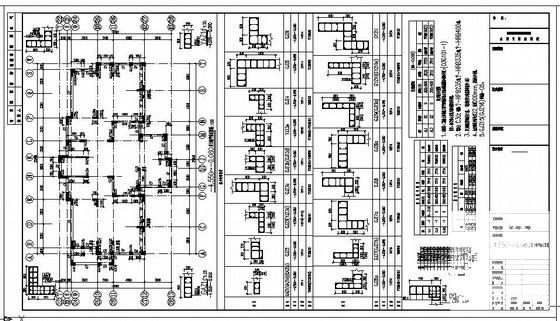

第 1 张图

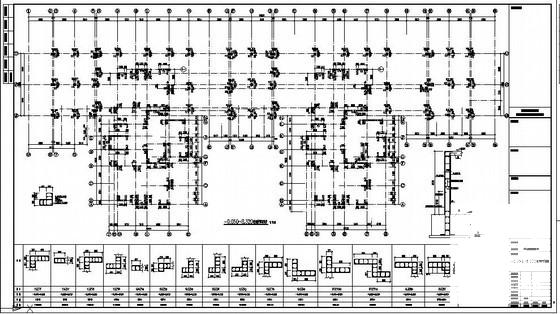

第 2 张图

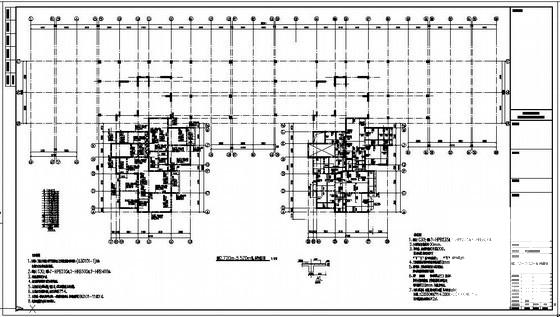

第 3 张图

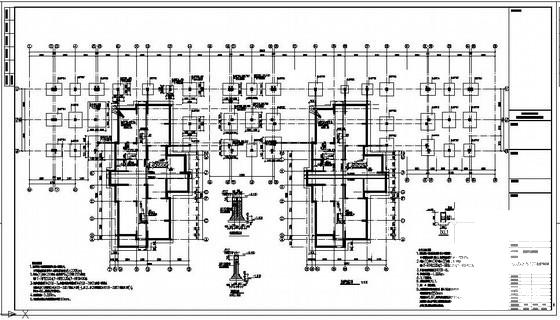

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
