一份3层独立基础框架结构小学学前楼结构CAD施工图纸（7度抗震）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 建筑地下层数：0层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.4kN/平方米
• 参考图纸：30张
• 设计年代：近代

附件详情

三层框架结构小学学前楼，7度（0.1g）。凝土框架结构，教室内未设梁，为大跨度空心板。包括：结构设计总说明，基础平面布置图，柱 平面布置图 ，板施工图，空心板内模箱体布置图， 楼梯详图 ，屋架图，出屋面构造柱及圈梁详图，另包含建施图等共计30张图纸。

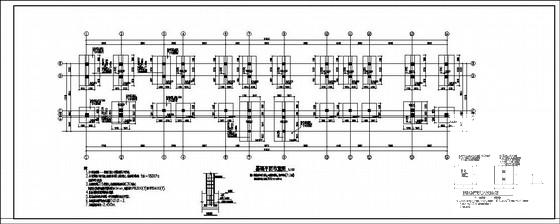

第 1 张图

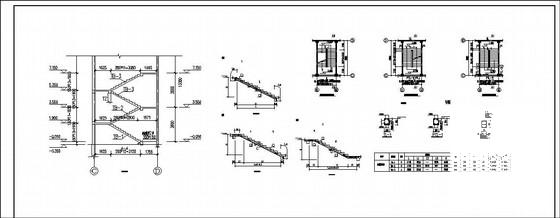

第 2 张图

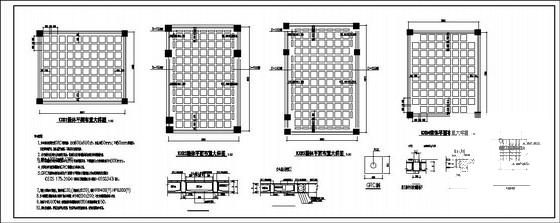

第 3 张图

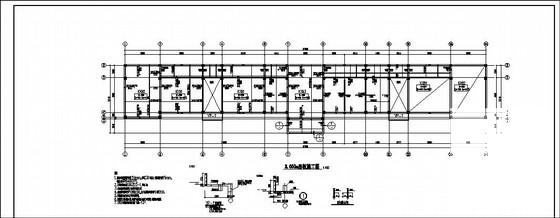

第 4 张图
