框架办公楼结构设计方案CAD图纸(地下室顶板)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公建筑
• 建筑高度：高层建筑
• 设计阶段：施工图设计
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,框架结构
• 基础形式：条形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 人防或地下车库：有
• 参考图纸：20-50张
• 设计年代：近代

附件详情

该资料包含：
结构设计总说明、地下室模板图、基础底板配筋图、基础梁平面整体配筋图、地下室施工说明、 节点详图 、地下室柱平面配筋图、柱平面配筋图、地下室顶板模板图、地下室顶面梁平面配筋图、梁平面配筋图、地下室顶面板平面配筋图、板平面配筋图、坡道A、B结构图、楼梯图共30张图纸。

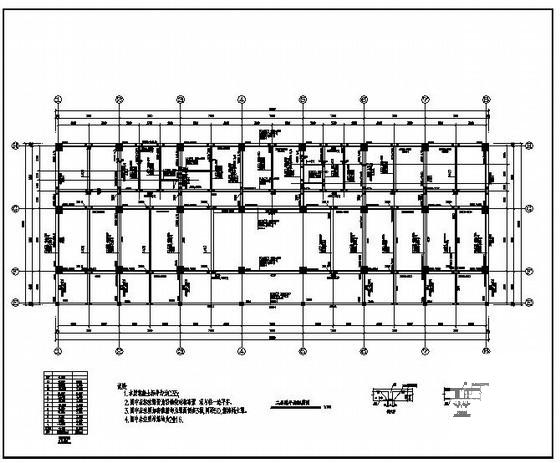

第 1 张图

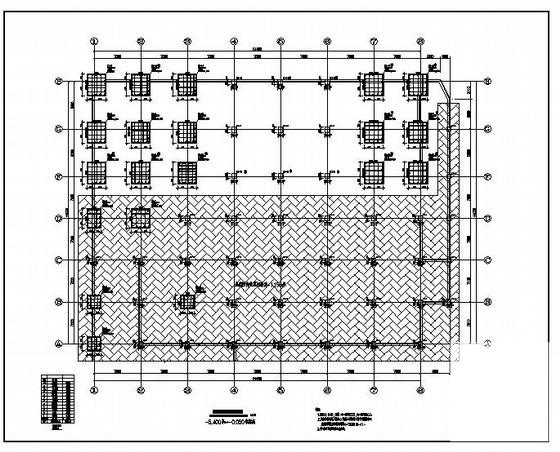

第 2 张图

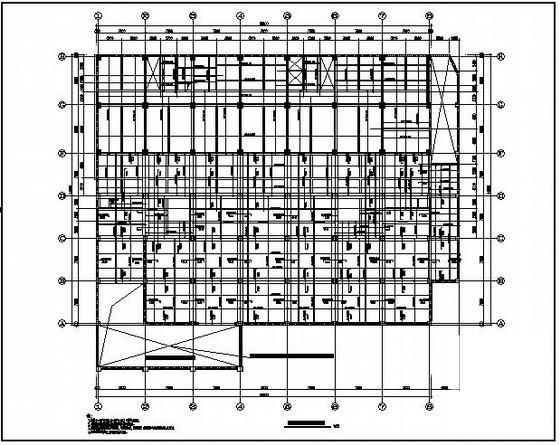

第 3 张图

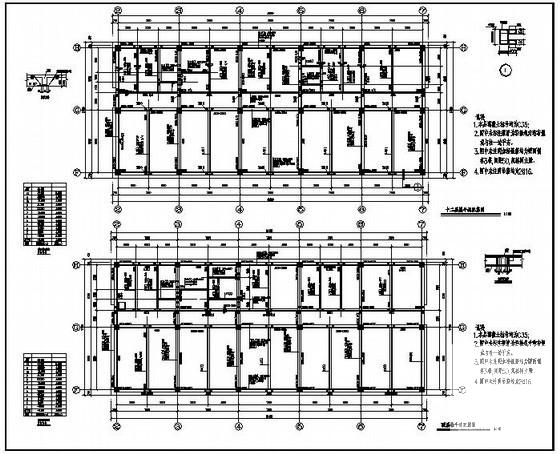

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-24 21:35:53上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在办公建筑专区发帖交流相关知识。
